[WAT-S029] 중요한 아두이노 센서키트 29번째 [디지털 온습도 센서 모듈]

[WAT-S029] 디지털 온습도 센서 모듈

본 제품은 [WAT-SK114]중요한 아두이노 센서키트(초급) 중 29번째 모듈로 디지털 온습도 센서 모듈입니다.

핀번호
핀명 I/O 기능
S Sensor Output 센서 디지털 출력
+ VCC VCC
GND GND





WAT-Arduino128 예제

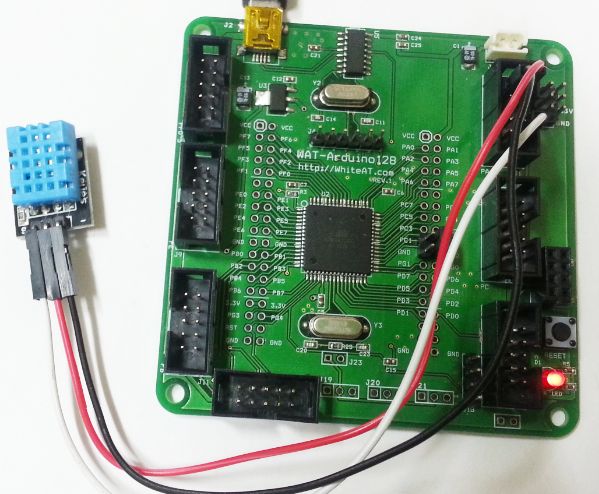

핀 연결
I/O WAT-Arduino128
DATA PA0
VCC 5V
GND GND

소스코드

최신 소스코드는 [파일]=>[예제]=> [WhiteAT]=>[Sensor37] => [29_WAT_S029]  에 있으며
라이브러리는 아두이노 개발환경(https://docs.whiteat.com/?page_id=5449)  을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 29 번째
 WAT-Arduino128 과 디지털 온도 센서 예제입니다.

[WAT-SK114] 중요한 아두이노 센서키트 (초급): https://kit128.com/goods/view?no=114

 WAT-Arduino128 : https://kit128.com/goods/view?no=64
 [WAT-S029] 디지털온습도 센서 모듈 : https://kit128.com/goods/view?no=429

 출처: http://whiteat.com/Arduino
*/

#include <DHT11.h>
int S = PA_0;
Dht11 dht11(S);
int err;
float temp, humi;

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - [WAT-S029] Digital Temperature/Humidity Sensor");
 Serial.println(" https://docs.whiteat.com/?p=1286");

}

void loop()
{

    if ((err = dht11.read(humi, temp)) == 0)
    {
        Serial.print("Humidity (%): ");
        Serial.println(humi);
        Serial.print("Temperature (C): ");
        Serial.println(temp);

    }
    else
    {
        Serial.println();
        Serial.print("Error No :");
        Serial.print(err);
        Serial.println();
    }

    delay(DHT11_RETRY_DELAY);
}
결과 화면



Arduino UNO R3 예제

핀 연결
I/O UNO R3
DATA 2
VCC 5V
GND GND



소스코드

최신 소스코드는 [파일]=>[예제]=> [WhiteAT UNO]=>[Sensor37] => [29_WAT_S029]  에 있으며
라이브러리는 아두이노 개발환경(https://docs.whiteat.com/?page_id=5449)  을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 29 번째
 UNO 와 디지털 온도 센서 예제입니다.

 [WAT-SK114] 중요한 아두이노 센서키트 (초급): https://kit128.com/goods/view?no=114

 UNO R3 : https://kit128.com/goods/view?no=337
 [WAT-S029] 디지털온습도 센서 모듈 : https://kit128.com/goods/view?no=429

 출처: http://whiteat.com/Arduino
*/

#include <DHT11.h>
int S = 2;
Dht11 dht11(S);
int err;
float temp, humi;

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - [WAT-S029] Digital Temperature/Humidity Sensor");
 Serial.println(" https://docs.whiteat.com/?p=1286");
}

void loop()
{
 if((err=dht11.read(humi, temp))==0)
  {
  Serial.print("Humidity (%): ");
     Serial.println(humi);
    Serial.print("Temperature (C): ");
     Serial.println(temp);

  }
  else
  {
   Serial.println();
    Serial.print("Error No :");
    Serial.print(err);
    Serial.println();
  }


	delay(DHT11_RETRY_DELAY);
}
결과 화면



제품 구매

[WAT-SK114]중요한 아두이노 센서키트(초급)은 https://kit128.com/goods/view?no=114 에서
[WAT-S029] 디지털 온습도 센서 모듈은 https://kit128.com/goods/view?no=429 에서 구매하실 수 있습니다.
