[WAT-S020] 중요한 아두이노 센서키트 20번째 [7 color flash]

[WAT-S020]  7 color flash 모듈

본 제품은 [WAT-SK114]중요한 아두이노 센서키트(초급) 중 20번째 모듈로 7 color flash 모듈입니다.

핀 번호

번호	핀명	I/O	기능
1	S	Input Signal	입력
2	V
3	–	GND	GND

WAT-Arduino128 예제

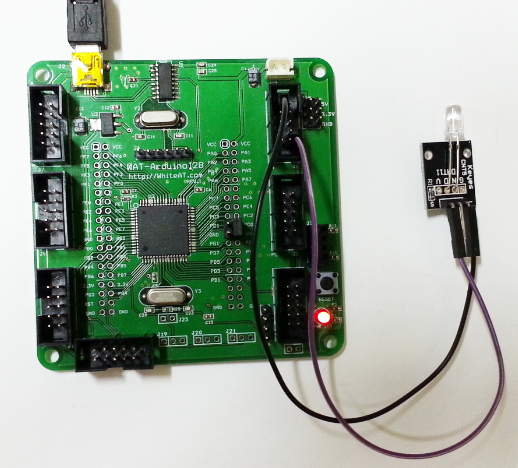

핀 연결

번호	I/O	WAT-Arduino128
1	S	PA0
2	V
3	–	GND

소스코드

최신 소스코드는 [파일]=>[예제]=>[WhiteAT]=> [Sensor37] => [20_7colorflash]  에 있으며
라이브러리는 아두이노 개발환경  을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 20번째
 WAT-Arduino128 과 7 color flash 모듈 예제입니다.

 WAT-Arduino128 : https://kit128.com/goods/view?no=64
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino

*/

int R = PA0;

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - 7 Color Flash");
 Serial.println(" https://docs.whiteat.com/?p=1239");
 pinMode(R, OUTPUT);
 digitalWrite(R, LOW);
}

void loop()
{
 digitalWrite(R, HIGH); // on (for 5 Second)
 delay(5000);
 digitalWrite(R, LOW); // off (for 1 Second)
 delay(1000);
}

결과 화면

HIGH 신호가 출력되면 7 color 가 표시됩니다.

Arduino UNO R3 예제

핀 연결

번호	I/O	UNO R3
1	S	2
2	V
3	–	GND



소스코드

최신 소스코드는 [파일]=>[예제]=>[WhiteAT UNO]=> [Sensor37] => [20_7colorflash]  에 있으며
라이브러리는 아두이노 개발환경  을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 20번째
 UNO 와 7 color flash 모듈 예제입니다.

 UNO R3 : https://kit128.com/goods/view?no=337
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino

*/

int R = 2;

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - 7 Color Flash");
 Serial.println(" https://docs.whiteat.com/?p=1239");
 pinMode(R, OUTPUT);
 digitalWrite(R, LOW);
}

void loop()
{
 digitalWrite(R, HIGH); // on (for 5 Second)
 delay(5000);
 digitalWrite(R, LOW); // off (for 1 Second)
 delay(1000);
}

결과 화면

HIGH 신호가 출력되면 7 color 가 표시됩니다.

제품 구매

[WAT-SK114]중요한 아두이노 센서키트(초급)은 https://kit128.com/goods/view?no=114 에서
[WAT-S020] 7 color flash 모듈은 https://kit128.com/goods/view?no=420 에서  구매하실 수 있습니다.
