[알찬 아두이노 예제 24] CDS Photoresistor 센서

조도 센서

본 예제는 알찬 아두이노 키트(입문자용) 의 조도 센서 예제입니다.

핀 번호

번호	핀명	기능
1	S+	S+
2	S-	S-

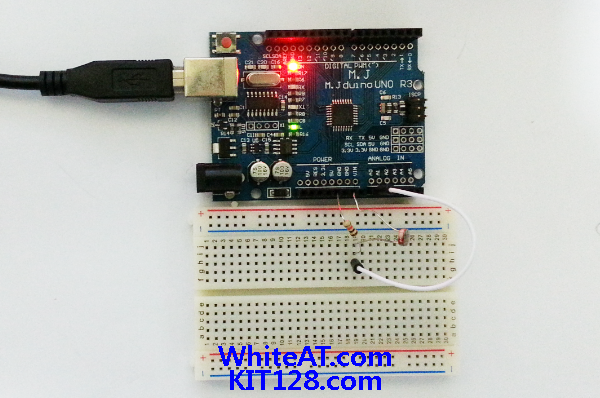

실험

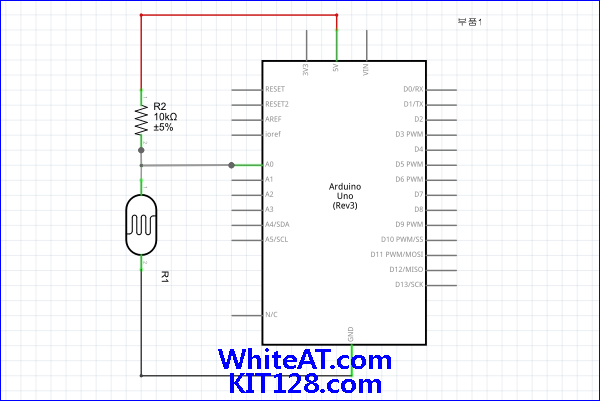

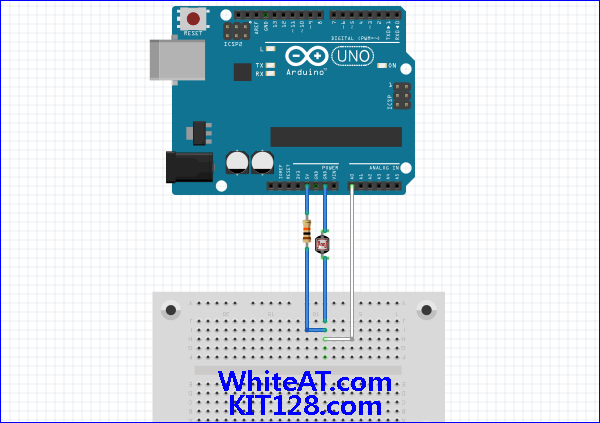

핀 연결

번호	I/O	UNO R3
1	S+	A0
2	S-	GND



소스코드

최신 소스코드는 [파일]=>[예제]=>[WhiteAT UNO]=> [Stater] => [24_CDS] 에 있으며
라이브러리는 아두이노 개발환경  을 참조하세요

/*
 알찬 아두이노 키트(입문자용) 의
 UNO 와 CDS Photoresistor (조도) 센서 예제입니다.

 알찬 아두이노 키트(입문자용): https://kit128.com/goods/view?no=133

 개별 부품
 .UNO R3 : https://kit128.com/goods/view?no=337

 출처: http://whiteat.com/Arduino
*/

int S = A0; // INPUT PIN

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - CDS Photoresistor Sensor");
 Serial.println(" https://docs.whiteat.com/?p=2382");
 pinMode(S, INPUT);
}

int adcvalue = 0;
void loop()
{
 adcvalue = analogRead(S);
 Serial.print("S="); Serial.println(adcvalue, DEC);
 delay(100);
}

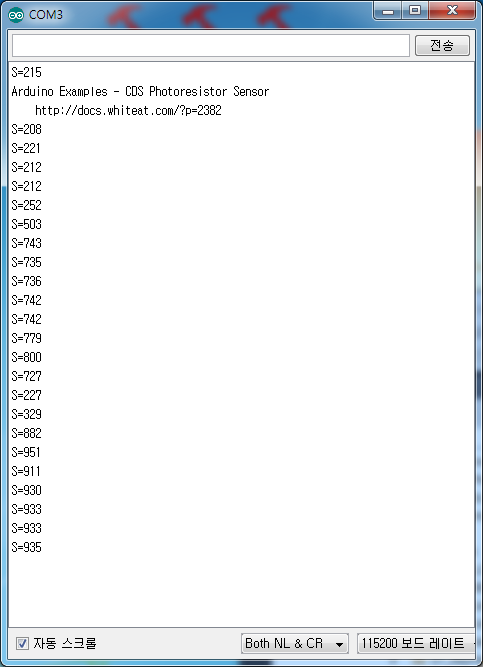

결과 화면

밝으면 200 정도, 어두우면 900 정도의 값을 출력합니다.
