조이스틱

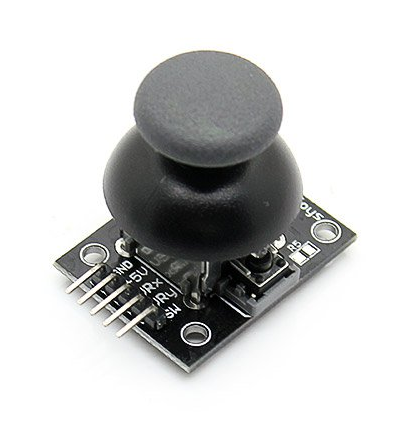

XY 축 움직임과 버튼 눌림을 감지하는 조이스틱 센서입니다.
핀 번호
| 번호 | 핀명 | I/O | 기능 |
|---|---|---|---|
| 1 | GND | GND | GROUND |
| 2 | +5V | VCC | VCC |
| 3 | X-axis | ANALOG OUTPUT | X 축으로 움직인 값 |
| 4 | Y-axis | ANALOG OUTPUT | Y 축으로 움직인 값 |
| 5 | Switch | DIGITAL OUTPUT | 버튼의 눌림 상태 |
실험
핀 연결
| 번호 | 조이스틱 핀명 | UNO R3 |
|---|---|---|
| 1 | GND | GND |
| 2 | +5V | VCC(5V) |
| 3 | X-axis | A0 |
| 4 | Y-axis | A1 |
| 5 | Switch | 2 |
소스코드
최신 소스코드는 [파일]=>[예제]=>[WhiteAT UNO]=> [Starter] => [11_JoyStick] 에 있으며
라이브러리는 아두이노 개발환경 을 참조하세요
/*
알찬 아두이노 세트(입문자용) 중
XY 조이스틱 예제입니다.
알찬 아두이노 세트(입문자용): https://kit128.com/goods/view?no=133
개별 부품
.UNO R3 : https://kit128.com/goods/view?no=337
.조이스틱 : https://kit128.com/goods/view?no=135 (1번)
출처: http://whiteat.com/Arduino
*/
int X = A0; // x
int Y = A1; // y
int S = 2;
// 프로그램 시작 - 초기화 작업
void setup()
{
Serial.begin(115200); // 시리얼 통신 초기화
pinMode(X, INPUT);
pinMode(Y, INPUT);
pinMode(S, INPUT);
digitalWrite(S, HIGH);
}
void loop()
{
int x, y, s;
x = analogRead(X);
y = analogRead(Y);
s = digitalRead(S);
Serial.print("X="); Serial.print(x, DEC);
Serial.print(", Y=");
Serial.print(y, DEC);
Serial.print(",S=");
Serial.println(s, DEC);
delay(100);
}
결과 화면
