[WAT-S013]중요한 아두이노 센서키트 13번째 [RGB LED]

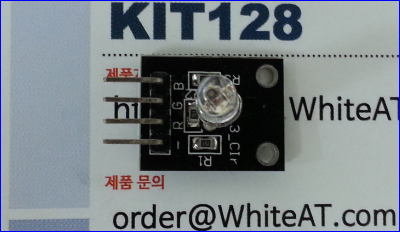

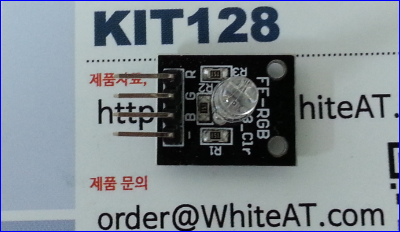

[WAT-S013] RGB LED

본 제품은 [WAT-SK114]중요한 아두이노 센서키트(초급) 중 13번째 모듈로 RGB LED 입니다.

핀 번호

번호 핀명 I/O 기능
1 R RED Input RED 신호 입력
2 G GREEN Input GREEN 신호 입력
3 B BLUE Input BLUE 신호 입력
4 GROUND GROUND

WAT-Arduino128 예제

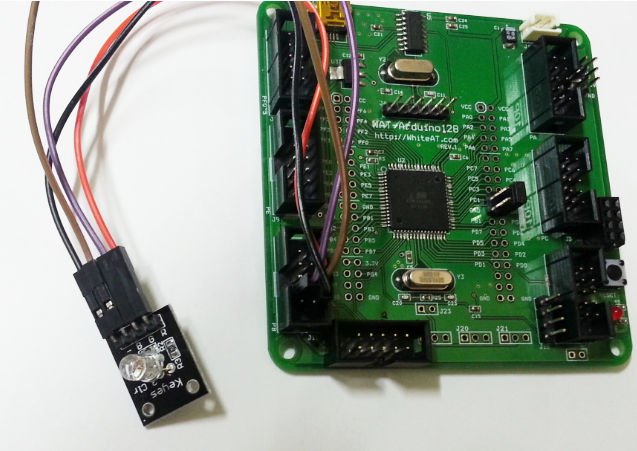

핀 연결
번호 I/O WAT-Arduino128
 1 R PB5
 2 G PB6
3 B PB7
4 GND

소스코드1

최신 소스코드는 [파일]=>[예제]=>[WhiteAT]=> [Sensor37] => [13_RGBLED1]  에 있으며
라이브러리는 아두이노 개발환경 (https://docs.whiteat.com/?page_id=5449) 을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 13-1 번째
 WAT-Arduino128 과 RGB 3색 LED 예제입니다.
 RED => GREEN => BLUE => YELLOW => MAGENTA => CYON => WHITE
 반복

 WAT-Arduino128 : https://kit128.com/goods/view?no=64
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino
*/

int R = PB5; // OUTPUT PIN red
int G = PB6; // OUTPUT PIN green
int B = PB7; // OUTPUT PIN blue

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - RGB LED");
 Serial.println(" https://docs.whiteat.com/?p=1195");
 pinMode(R, OUTPUT);
 pinMode(G, OUTPUT);
 pinMode(B, OUTPUT);
}

void loop()
{
 // RED
 digitalWrite(R, HIGH);
 delay(1000);

 // GREEN
 digitalWrite(R, LOW);
 digitalWrite(G, HIGH);
 delay(1000);

 // BLUE
 digitalWrite(G, LOW);
 digitalWrite(B, HIGH);
 delay(1000);

 // RED + GREEN = YELLOW
 digitalWrite(B, LOW);
 digitalWrite(R, HIGH);
 digitalWrite(G, HIGH);
 delay(1000);

 // RED + BLUE = MAGENTA
 digitalWrite(B, HIGH);
 digitalWrite(R, HIGH);
 digitalWrite(G, LOW);
 delay(1000);

 // GREEN + BLUE = CYON
 digitalWrite(B, HIGH);
 digitalWrite(R, LOW);
 digitalWrite(G, HIGH);
 delay(1000);

 // RED + GREEN + BLUE = WHITE
 digitalWrite(B, HIGH);
 digitalWrite(R, HIGH);
 digitalWrite(G, HIGH);
 delay(1000);

 // ALL OFF
 digitalWrite(B, LOW);
 digitalWrite(R, LOW);
 digitalWrite(G, LOW);
 delay(1000);
}

RGB 색상이 RED => GREEN => BLUE => YELLOW => MAGENTA => CYON => WHITE 를 반복합니다.

소스코드2

최신 소스코드는 [파일]=>[예제]=> [WhiteAT]=> [Sensor37] => [13_RGB_LED_COLOR] 에 있으며
라이브러리는 아두이노 개발환경 (https://docs.whiteat.com/?page_id=5449) 을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 13-2 번째
 WAT-Arduino128 과 RGB 3색 LED 예제입니다.
 밝기 제어 (RED => GREEN => BLUE => WHITE 순)

 WAT-Arduino128 : https://kit128.com/goods/view?no=64
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino
*/

int R = PB5; // OUTPUT PIN red
int G = PB6; // OUTPUT PIN green
int B = PB7; // OUTPUT PIN blue

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - RGB LED Analog");
 Serial.println(" https://docs.whiteat.com/?p=1195");
 pinMode(R, OUTPUT);
 pinMode(G, OUTPUT);
 pinMode(B, OUTPUT);
}

void loop()
{
 analogWrite(R, 0);
 analogWrite(G, 0);
 analogWrite(B, 0);


 // RED
 for (int i = 0; i < 256; i++)
 {
 analogWrite(R, i);
 delay(10);
 }
 for (int i = 0; i < 256; i++)
 {
 analogWrite(R, 255-i);
 delay(10);
 }

 // GREEN
 for (int i = 0; i < 256; i++)
 {
 analogWrite(G, i);
 delay(10);
 }
 for (int i = 0; i < 256; i++)
 {
 analogWrite(G, 255 - i);
 delay(10);
 }

 // BLUE
 for (int i = 0; i < 256; i++)
 {
 analogWrite(B, i);
 delay(10);
 }
 for (int i = 0; i < 256; i++)
 {
 analogWrite(B, 255 - i);
 delay(10);
 }

 // WHITE
 for (int i = 0; i < 256; i++)
 {
 analogWrite(R, i);
 analogWrite(G, i);
 analogWrite(B, i);
 delay(10);
 }

 for (int i = 0; i < 256; i++)
 {
 analogWrite(R, 255 - i);
 analogWrite(G, 255 - i);
 analogWrite(B, 255 - i);
 delay(10);
 }
}

색상별로 밝기 제어 예제입니다.



Arduino UNO R3 예제

핀 연결
번호 I/O UNO R3
 1 R 11
 2 G 10
3 B 9
4 GND



소스코드1

최신 소스코드는 [파일]=>[예제]=>[WhiteAT UNO]=> [Sensor37] => [13_RGBLED1]  에 있으며
라이브러리는 아두이노 개발환경 (https://docs.whiteat.com/?page_id=5449) 을 참조하세요



/*
 중요한 아두이노 센서키트 37종 예제 중 13-1 번째
 UNO 와 RGB 3색 LED 예제입니다.
 RED => GREEN => BLUE => YELLOW => MAGENTA => CYON => WHITE
 반복

 UNO R3 : https://kit128.com/goods/view?no=337
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino
*/

int R = 11; // OUTPUT PIN red
int G = 10; // OUTPUT PIN green
int B = 9; // OUTPUT PIN blue

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - RGB LED");
 Serial.println(" https://docs.whiteat.com/?p=1195");
 pinMode(R, OUTPUT);
 pinMode(G, OUTPUT);
 pinMode(B, OUTPUT);
}

void loop()
{
 // RED
 digitalWrite(R, HIGH);
 delay(1000);

 // GREEN
 digitalWrite(R, LOW);
 digitalWrite(G, HIGH);
 delay(1000);

 // BLUE
 digitalWrite(G, LOW);
 digitalWrite(B, HIGH);
 delay(1000);

 // RED + GREEN = YELLOW
 digitalWrite(B, LOW);
 digitalWrite(R, HIGH);
 digitalWrite(G, HIGH);
 delay(1000);

 // RED + BLUE = MAGENTA
 digitalWrite(B, HIGH);
 digitalWrite(R, HIGH);
 digitalWrite(G, LOW);
 delay(1000);

 // GREEN + BLUE = CYON
 digitalWrite(B, HIGH);
 digitalWrite(R, LOW);
 digitalWrite(G, HIGH);
 delay(1000);

 // RED + GREEN + BLUE = WHITE
 digitalWrite(B, HIGH);
 digitalWrite(R, HIGH);
 digitalWrite(G, HIGH);
 delay(1000);

 // ALL OFF
 digitalWrite(B, LOW);
 digitalWrite(R, LOW);
 digitalWrite(G, LOW);
 delay(1000);
}

RGB 색상이 RED => GREEN => BLUE => YELLOW => MAGENTA => CYON => WHITE 를 반복합니다.









소스코드2

최신 소스코드는 [파일]=>[예제]=> [WhiteAT UNO]=> [Sensor37] => [13_RGB_LED_COLOR] 에 있으며
라이브러리는 아두이노 개발환경 (https://docs.whiteat.com/?page_id=5449) 을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 13-2 번째
 UNO 와 RGB 3색 LED 예제입니다.
 밝기 제어 (RED => GREEN => BLUE => WHITE 순)

 UNO R3 : https://kit128.com/goods/view?no=337
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino
*/

int R = 11; // OUTPUT PIN red
int G = 10; // OUTPUT PIN green
int B = 9; // OUTPUT PIN blue

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - RGB LED Analog");
 Serial.println(" https://docs.whiteat.com/?p=1195");
 pinMode(R, OUTPUT);
 pinMode(G, OUTPUT);
 pinMode(B, OUTPUT);
}

void loop()
{
 analogWrite(R, 0);
 analogWrite(G, 0);
 analogWrite(B, 0);


 // RED
 for (int i = 0; i < 256; i++)
 {
 analogWrite(R, i);
 delay(10);
 }
 for (int i = 0; i < 256; i++)
 {
 analogWrite(R, 255-i);
 delay(10);
 }

 // GREEN
 for (int i = 0; i < 256; i++)
 {
 analogWrite(G, i);
 delay(10);
 }
 for (int i = 0; i < 256; i++)
 {
 analogWrite(G, 255 - i);
 delay(10);
 }

 // BLUE
 for (int i = 0; i < 256; i++)
 {
 analogWrite(B, i);
 delay(10);
 }
 for (int i = 0; i < 256; i++)
 {
 analogWrite(B, 255 - i);
 delay(10);
 }

 // WHITE
 for (int i = 0; i < 256; i++)
 {
 analogWrite(R, i);
 analogWrite(G, i);
 analogWrite(B, i);
 delay(10);
 }

 for (int i = 0; i < 256; i++)
 {
 analogWrite(R, 255 - i);
 analogWrite(G, 255 - i);
 analogWrite(B, 255 - i);
 delay(10);
 }
}

색상별로 밝기 제어 예제입니다.







제품 구매

[WAT-SK114]중요한 아두이노 센서키트(초급)은 https://kit128.com/goods/view?no=114 에서
[WAT-S013] RGB 3 Color LED 모듈은 https://kit128.com/goods/view?no=413 에서 구매하실 수 있습니다.
