[WAT-S015] 2 Color LED

본 제품은 [WAT-SK114]중요한 아두이노 센서키트(초급) 중 15번째 모듈로 2Color LED 모듈입니다.
2가지 이상의 모델이 있으며, 각 모델은 색상, 핀 번호가 다를 수 있습니다. (상세 설명 참조)



타입 1

핀 번호
번호 핀명 I/O 기능
1 G GROUND GROUND
2 R RED Input RED 신호 입력
3 Y YELLOW Input YELLOW 신호 입력



타입 2

핀 번호
번호 I/O 기능
1 VCC VCC
2 LED1 Input LED1신호 입력
3 LED2 Input LED2 신호 입력



WAT-Arduino128 예제

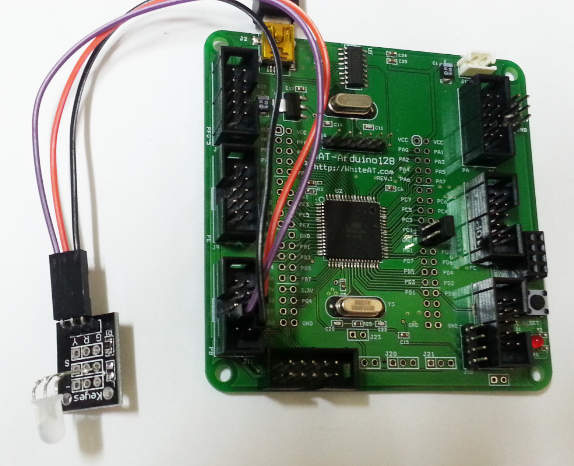

핀 연결
번호 I/O WAT-Arduino128
 1 G GROUND
 2 R PB5
3 Y PB6

소스코드1

최신 소스코드는 [파일]=>[예제]=>[WhiteAT]=> [Sensor37] => [15_RY_LED]  에 있으며
라이브러리는 아두이노 개발환경 (https://docs.whiteat.com/?page_id=5449) 을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 15-1 번째
 WAT-Arduino128 과 RED, YELLOW 2색 LED 예제입니다.
 RED => YELLOW => RED+YELLOW 반복

 WAT-Arduino128 : https://kit128.com/goods/view?no=64
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino
*/

int R = PB5; // OUTPUT PIN red
int Y = PB6; // OUTPUT PIN yellow

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - RED YELLOW LED");
 Serial.println(" https://docs.whiteat.com/?p=1205");
 pinMode(R, OUTPUT);
 pinMode(Y, OUTPUT);
}

void loop()
{
 // RED
 digitalWrite(R, HIGH);
 delay(1000);

 // GREEN
 digitalWrite(R, LOW);
 digitalWrite(Y, HIGH);
 delay(1000);

 // RED + YELLOW
 digitalWrite(R, HIGH);
 digitalWrite(Y, HIGH);
 delay(1000);

 // ALL OFF
 digitalWrite(R, LOW);
 digitalWrite(Y, LOW);
 delay(1000);
}

RGB 색상이 RED => YELLOW => RED+YELLOW 를 반복합니다.

소스코드2

최신 소스코드는 [파일]=>[예제]=> [Sensor37] => [15_RY_LED_Analog] 에 있으며
라이브러리는 아두이노 개발환경 (https://docs.whiteat.com/?page_id=5449) 을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 15-2 번째
 WAT-Arduino128 과 RED, YELLOW 2색 LED 예제입니다.
 밝기 제어 (RED => YELLOW => RED+YELLOW 순)

 WAT-Arduino128 : https://kit128.com/goods/view?no=64
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino
*/

int R = PB5; // OUTPUT PIN red
int Y = PB6; // OUTPUT PIN yellow

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - RED YELLOW LED2");
 Serial.println(" https://docs.whiteat.com/?p=1210");
 pinMode(R, OUTPUT);
 pinMode(Y, OUTPUT);
}

void loop()
{
 analogWrite(R, 0);
 analogWrite(Y, 0);

 // RED
 for (int i = 0; i < 256; i++)
 {
 analogWrite(R, i);
 delay(10);
 }
 for (int i = 0; i < 256; i++)
 {
 analogWrite(R, 255-i);
 delay(10);
 }

 // YELLOW
 for (int i = 0; i < 256; i++)
 {
 analogWrite(Y, i);
 delay(10);
 }
 for (int i = 0; i < 256; i++)
 {
 analogWrite(Y, 255 - i);
 delay(10);
 }

 // RED + YELLOW
 for (int i = 0; i < 256; i++)
 {
 analogWrite(R, i);
 analogWrite(Y, i);
 delay(10);
 }

 for (int i = 0; i < 256; i++)
 {
 analogWrite(R, 255 - i);
 analogWrite(Y, 255 - i);
 delay(10);
 }
}

색상별로 밝기 제어 예제입니다.

Arduino UNO R3 예제

핀 연결
번호 I/O UNO R3
 1 G GROUND
 2 R 10
3 Y 9

소스코드1

최신 소스코드는 [파일]=>[예제]=>[WhiteAT UNO]=> [Sensor37] => [15_RY_LED]  에 있으며
라이브러리는 아두이노 개발환경  을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 15-1 번째
 UNO 와 RED, YELLOW 2색 LED 예제입니다.
 RED => YELLOW => RED+YELLOW 반복

 37종 센서: https://kit128.com/goods/view?no=114
 UNO R3 : https://kit128.com/goods/view?no=337

 출처: http://whiteat.com/Arduino
*/

int R = 11; // OUTPUT PIN red
int Y = 10; // OUTPUT PIN yellow

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - RED YELLOW LED");
 Serial.println(" https://docs.whiteat.com/?p=1205");
 pinMode(R, OUTPUT);
 pinMode(Y, OUTPUT);
}

void loop()
{
 // RED
 digitalWrite(R, HIGH);
 delay(1000);

 // GREEN
 digitalWrite(R, LOW);
 digitalWrite(Y, HIGH);
 delay(1000);

 // RED + YELLOW
 digitalWrite(R, HIGH);
 digitalWrite(Y, HIGH);
 delay(1000);

 // ALL OFF
 digitalWrite(R, LOW);
 digitalWrite(Y, LOW);
 delay(1000);
}

RGB 색상이 RED => YELLOW => RED+YELLOW 를 반복합니다.

소스코드2

최신 소스코드는 [파일]=>[예제]=> [WhiteAT] => [Sensor37] => [15_RY_LED_Analog] 에 있습니다.

/*
 중요한 아두이노 센서키트 37종 예제 중 15-2 번째
 UNO 와 RED, YELLOW 2색 LED 예제입니다.
 밝기 제어 (RED => YELLOW => RED+YELLOW 순)

 37종 센서: https://kit128.com/goods/view?no=114
 UNO R3 : https://kit128.com/goods/view?no=337

 출처: http://whiteat.com/Arduino
*/

int R = 11; // OUTPUT PIN red
int Y = 10; // OUTPUT PIN yellow

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - RED YELLOW LED2");
 Serial.println(" https://docs.whiteat.com/?p=1210");
 pinMode(R, OUTPUT);
 pinMode(Y, OUTPUT);
}

void loop()
{
 analogWrite(R, 0);
 analogWrite(Y, 0);

 // RED
 for (int i = 0; i < 256; i++)
 {
 analogWrite(R, i);
 delay(10);
 }
 for (int i = 0; i < 256; i++)
 {
 analogWrite(R, 255-i);
 delay(10);
 }

 // YELLOW
 for (int i = 0; i < 256; i++)
 {
 analogWrite(Y, i);
 delay(10);
 }
 for (int i = 0; i < 256; i++)
 {
 analogWrite(Y, 255 - i);
 delay(10);
 }

 // RED + YELLOW
 for (int i = 0; i < 256; i++)
 {
 analogWrite(R, i);
 analogWrite(Y, i);
 delay(10);
 }

 for (int i = 0; i < 256; i++)
 {
 analogWrite(R, 255 - i);
 analogWrite(Y, 255 - i);
 delay(10);
 }
}

색상별로 밝기 제어 예제입니다.

제품 구매

[WAT-SK114]중요한 아두이노 센서키트(초급)은 https://kit128.com/goods/view?no=114 에서
[WAT-S015] 2 Color LED 모듈은 https://kit128.com/goods/view?no=415 에서
[WAT-S016] 작은 2 Color LED 모듈은 https://kit128.com/goods/view?no=416 에서  구매하실 수 있습니다.
