[WAT-S027]중요한 아두이노 센서키트 27번째 [Tilt ball Switch ]

[WAT-S027] Tilt Ball Switch 센서

본 제품은 [WAT-SK114]중요한 아두이노 센서키트(초급) 중 27번째 모듈로 Tilt Ball Switch모듈입니다.

핀 번호

번호	핀명	I/O	기능
1	S	T+	Sensor+
2	+	VCC	VCC
3	–	T-	Sensor-

WAT-Arduino128 예제

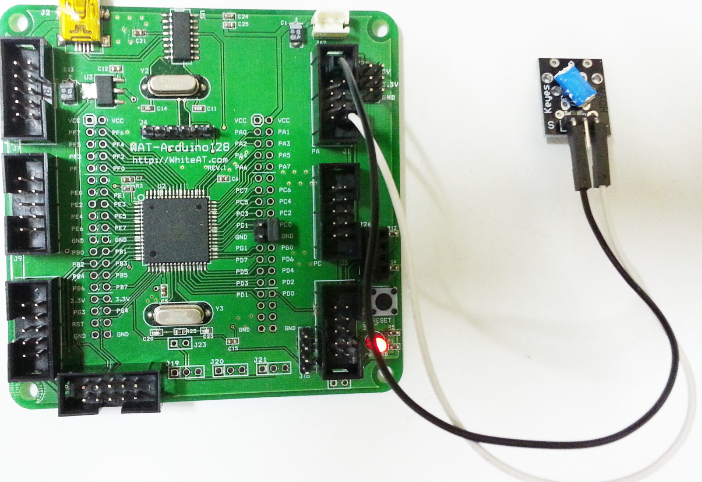

핀 연결

번호	I/O	WAT-Arduino128
1	S	GND
2	+	x
3	–	PA0

소스코드

최신 소스코드는 [파일]=>[예제]=>[WhiteAT]=> [Sensor37] => [27_Tilt_Switch] 에 있으며
라이브러리는 아두이노 개발환경  을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 27번째
 WAT-Arduino128 과 Tilt Ball Switch 예제입니다.

 WAT-Arduino128 : https://kit128.com/goods/view?no=64
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino

*/

int T = PA0; // INPUT PIN

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - Tilt Ball Switch");
 Serial.println(" https://docs.whiteat.com/?p=1282");
 pinMode(T, INPUT);
 digitalWrite(T, HIGH);
}

void loop()
{
 if (LOW == digitalRead(T))
 {
 Serial.println("CLOSE"); // 센서 내부 연결됨
 }
 else
 {
 Serial.println("OPEN"); // 센서 내부 끊김
 }
 delay(30);
}

결과 화면

센서 의 균형이 맞으면 “OPEN”, 맞지 않으면 “CLOSE”을 출력합니다.



Arduino UNO R3 예제

핀 연결

번호	I/O	UNO R3
1	S	GND
2	+	x
3	–	2



소스코드

최신 소스코드는 [파일]=>[예제]=>[WhiteAT UNO]=> [Sensor37] => [27_Tilt_Ball_Switch] 에 있으며
라이브러리는 아두이노 개발환경  을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 27번째
 UNO 와 Tilt Ball Switch 예제입니다.

 UNO R3 : https://kit128.com/goods/view?no=337
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino

*/

int T = 2; // INPUT PIN

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - Tilt Ball Switch");
 Serial.println(" https://docs.whiteat.com/?p=1282");
 pinMode(T, INPUT);
 digitalWrite(T, HIGH);
}

void loop()
{
 if (LOW == digitalRead(T))
 {
 Serial.println("CLOSE"); // 센서 내부 연결됨
 }
 else
 {
 Serial.println("OPEN"); // 센서 내부 끊김
 }
 delay(30);
}

결과 화면

센서 의 균형이 맞으면 “OPEN”, 맞지 않으면 “CLOSE”을 출력합니다.



제품 구매

[WAT-SK114]중요한 아두이노 센서키트(초급)은 https://kit128.com/goods/view?no=114 에서
[WAT-S027] Tilt Ball Switch 센서는 https://kit128.com/goods/view?no=427 에서 구매하실 수 있습니다.
