[WAT-S033] 중요한 아두이노 센서키트 33번째 [써미스터 센서]

[WAT-S033] 써미스터 센서 모듈

본 제품은 [WAT-SK114]중요한 아두이노 센서키트(초급) 중 33번째 모듈로 온도를 측정하는 Thermistor  센서 모듈입니다.

핀 번호

번호	핀명	I/O	기능
1	S	Sensor OUT	센서 아날로그 출력
2	+	VCC	VCC
3	–	GND	GROUND

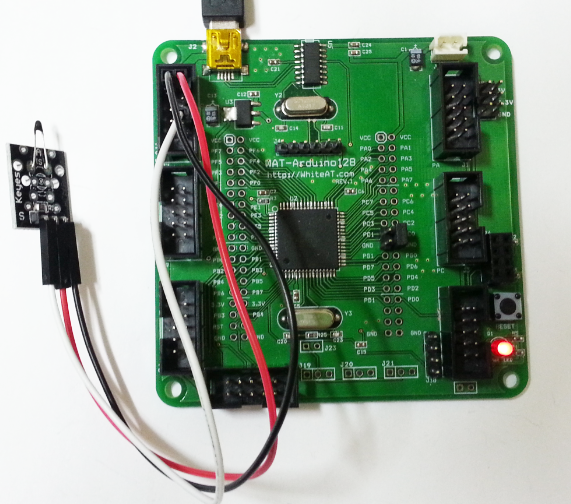

WAT-Arduino128 예제

핀 연결

번호	I/O	WAT-Arduino128	UNO R3
1	S	A0(PF0)	A0
2	+	5V	5V
3	–	GROUND	GROUND

소스코드

최신 소스코드는 [파일]=>[예제]=>[WhiteAT]=> [Sensor37] => [33_Thermistor] 에 있으며
라이브러리는 아두이노 개발환경  을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 33 번째
 WAT-Arduino128 과 Thermistor 센서 예제입니다.

 WAT-Arduino128 : https://kit128.com/goods/view?no=64
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino
*/

int S = A0; // INPUT PIN

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - Analog Hall Sensor");
 Serial.println(" https://docs.whiteat.com/?p=1357");
 pinMode(S, INPUT);
}

void loop()
{
 Serial.print("S="); Serial.println(analogRead(S), DEC);
 Serial.print("T="); Serial.println(GetTemperature( analogRead(S)), DEC);
 delay(1000);
}

double GetTemperature(int v)
{
 double Temp;
// Temp = log(10000.0*((1024.0 / v - 1)));// for pull-down configuration
 Temp = log(10000.0 / (1024.0 / v - 1));
 Temp = 1 / (0.001129148 + (0.000234125 + (0.0000000876741 * Temp * Temp))* Temp);
 Temp = Temp - 273.15; // Convert Kelvin to Celcius
// Temp = (Temp * 9.0) / 5.0 + 32.0; // Convert Celcius to Fahrenheit
 return Temp;
}

결과 화면

현재 온도가 출력됩니다.

Arduino UNO R3 예제

핀 연결

번호	I/O	UNO R3
1	S	A0
2	+	5V
3	–	GROUND



소스코드

최신 소스코드는 [파일]=>[예제]=>[WhiteAT UNO]=> [Sensor37] => [33_Thermistor] 에 있으며
라이브러리는 아두이노 개발환경  을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 33 번째
 UNO 와 Thermistor 센서 예제입니다.

 UNO R3 : https://kit128.com/goods/view?no=337
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino
*/

int S = A0; // INPUT PIN

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - Analog Hall Sensor");
 Serial.println(" https://docs.whiteat.com/?p=1357");
 pinMode(S, INPUT);
}

void loop()
{
 Serial.print("S="); Serial.println(analogRead(S), DEC);
 Serial.print("T="); Serial.println(GetTemperature( analogRead(S)), DEC);
 delay(1000);
}

double GetTemperature(int v)
{
 double Temp;
// Temp = log(10000.0*((1024.0 / v - 1)));// for pull-down configuration
 Temp = log(10000.0 / (1024.0 / v - 1));
 Temp = 1 / (0.001129148 + (0.000234125 + (0.0000000876741 * Temp * Temp))* Temp);
 Temp = Temp - 273.15; // Convert Kelvin to Celcius
// Temp = (Temp * 9.0) / 5.0 + 32.0; // Convert Celcius to Fahrenheit
 return Temp;
}

결과 화면

현재 온도가 출력됩니다.



제품 구매

[WAT-SK114]중요한 아두이노 센서키트(초급)은 https://kit128.com/goods/view?no=114 에서
[WAT-S033] 써미스터 센서 모듈은 https://kit128.com/goods/view?no=433 에서 구매하실 수 있습니다.
