[WAT-S034] 중요한 아두이노 센서키트 34번째 [IR 송신 모듈]

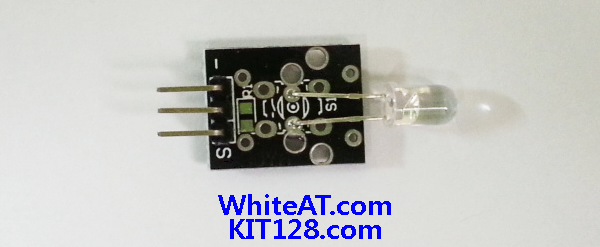

[WAT-S034] IR 송신 모듈

본 제품은 [WAT-SK114]중요한 아두이노 센서키트(초급) 중 34번째 모듈로 IR 송신 모듈입니다.

핀 번호

핀 번호	핀명	I/O	기능
1	x	TX	송신 신호
2	x	x	x
3	x	GND	GROUND



WAT-Arduino128 예제

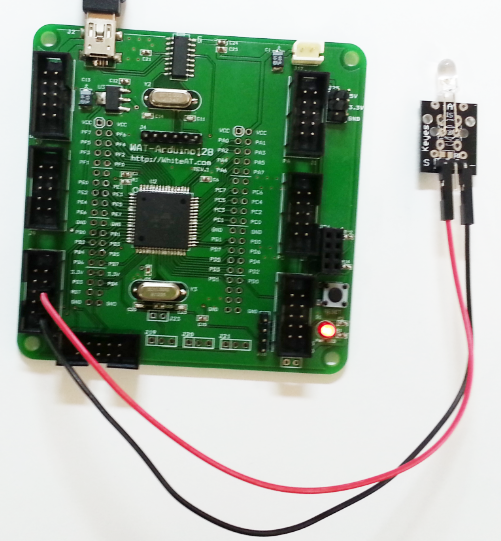

핀 연결

번호	I/O	WAT-Arduino128
1	S	PB5
2	+	x
3	–	GROUND

소스코드

최신 소스코드는 [파일]=>[예제]=>[WhiteAT]=> [Sensor37] => [34_IR_Send] 에 있으며
라이브러리는 아두이노 개발환경  을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 34 번째
 WAT-Arduino128 과 IR 송신 예제입니다.

 WAT-Arduino128 : https://kit128.com/goods/view?no=64
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino
*/

#include <W_IRremote.h>

IRsend irsend;

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - IR Send Module");
 Serial.println(" https://docs.whiteat.com/?p=1294");
}

int i= 10;
void loop()
{
 irsend.sendNEC(i++,32); delay(1000);
 irsend.sendNEC(i++,32); delay(1000);
 irsend.sendNEC(i++,32); delay(1000);
 irsend.sendNEC(i++,32); delay(1000);
}

결과 화면

IR 수신 센서에서 확인할 수 있습니다.
(https://docs.whiteat.com/?p=1296)



Arduino UNO R3 예제

핀 연결

번호	I/O	UNO R3
1	S	9
2	+	x
3	–	GROUND



소스코드

최신 소스코드는 [파일]=>[예제]=>[WhiteAT UNO]=> [Sensor37] => [34_IR_Send] 에 있으며
라이브러리는 아두이노 개발환경  을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 34 번째
 UNO 와 IR 송신 예제입니다.

 UNO R3 : https://kit128.com/goods/view?no=337
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino
*/

#include <W_IRremote.h>

IRsend irsend;

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - IR Send Module");
 Serial.println(" https://docs.whiteat.com/?p=1294");
}

int i= 10;
void loop()
{
 irsend.sendNEC(i++,32); delay(1000);
 irsend.sendNEC(i++,32); delay(1000);
 irsend.sendNEC(i++,32); delay(1000);
 irsend.sendNEC(i++,32); delay(1000);
}

결과 화면

IR 수신 센서에서 확인할 수 있습니다.  (https://docs.whiteat.com/?p=1296)
