[WAT-S035] 중요한 아두이노 센서키트 35번째 [IR 수신 모듈]

[WAT-S035] IR 수신 모듈

본 제품은 [WAT-SK114]중요한 아두이노 센서키트(초급) 중 35번째 모듈로 IR 수신 모듈입니다.

핀 번호

번호	핀명	I/O	기능
1	G	GND	GROUND
2	R	VCC	VCC
3	Y	RX Signal	수신 신호

WAT-Arduino128 예제

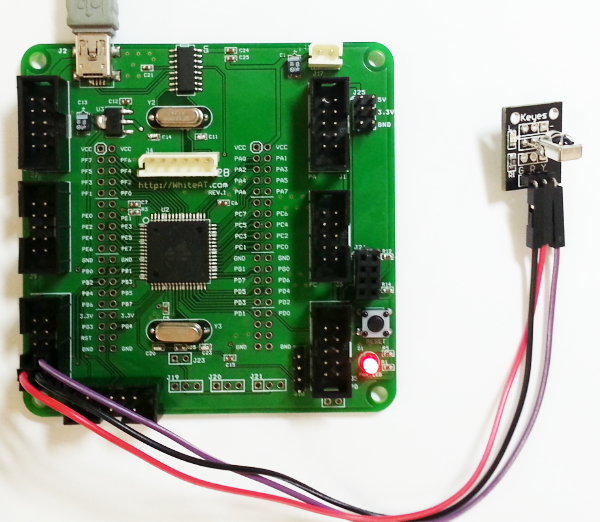

핀 연결

번호	I/O	WAT-Arduino128
1	G	GROUND
2	R	5V
3	Y	PB7

소스코드

최신 소스코드는 [파일]=>[예제]=> [WhiteAT]=>[Sensor37] => [35_IR_RX] 에 에 있으며
라이브러리는 아두이노 개발환경  을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 35 번째
 WAT-Arduino128 과 IR 수신 예제입니다.

 WAT-Arduino128 : https://kit128.com/goods/view?no=64
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino
*/

#include <W_IRremote.h>

int RECV_PIN = PB7;

W_IRrecv irrecv(RECV_PIN);
decode_results results;

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - IR Receive Module");
 Serial.println(" https://docs.whiteat.com/?p=1296");
 irrecv.enableIRIn(); // Start the receiver
}

void loop()
{
 if (irrecv.decode(&results)) {
 Serial.println(results.value, HEX);
 irrecv.resume(); // Receive the next value
 }
 delay(100);
}

결과 화면

앞의 IR 송신모듈에서 보내는 데이터를 수신하였습니다.
(IR 송신 측에서 10 부터 1씩 증가한 값을 보내고 있습니다.)

Arduino UNO R3 예제

핀 연결

번호	I/O	UNO R3
1	G	GND
2	R	5V
3	Y	11

소스코드

최신 소스코드는 [파일]=>[예제]=> [WhiteAT UNO]=>[Sensor37] => [35_IR_RX] 에 에 있으며
라이브러리는 아두이노 개발환경  을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 35 번째
 UNO 와 IR 수신 예제입니다.

 UNO R3 : https://kit128.com/goods/view?no=337
 37종 센서: https://kit128.com/goods/view?no=114
 출처: http://whiteat.com/Arduino
*/

#include <W_IRremote.h>

int RECV_PIN = 11; // 11 for UNO

W_IRrecv irrecv(RECV_PIN);
decode_results results;

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - IR Receive Module");
 Serial.println(" https://docs.whiteat.com/?p=1296");
 irrecv.enableIRIn(); // Start the receiver
}

void loop()
{
 if (irrecv.decode(&results)) {
 Serial.println(results.value, HEX);
 irrecv.resume(); // Receive the next value
 }
 delay(100);
}

결과 화면

앞의 IR 송신모듈에서 보내는 데이터를 수신하였습니다.
(IR 송신 측에서 10 부터 1씩 증가한 값을 보내고 있습니다.)



제품 구매

[WAT-SK114]중요한 아두이노 센서키트(초급)은 https://kit128.com/goods/view?no=114 에서
[WAT-S035] IR 수신 모듈은 https://kit128.com/goods/view?no=435 에서   구매하실 수 있습니다.
