[WAT-S036] 중요한 아두이노 센서키트 36번째 [Knock/Tap Sensor]

[WAT-S036] 노크 센서

본 제품은 [WAT-SK114]중요한 아두이노 센서키트(초급) 중 36번째 모듈로 Knock/Tap Sensor 모듈입니다.

핀 번호

번호	핀명	I/O	기능
1	S	Signal	감지 신호
2	+	VCC	VCC
3	–	GND	GND

WAT-Arduino128 예제

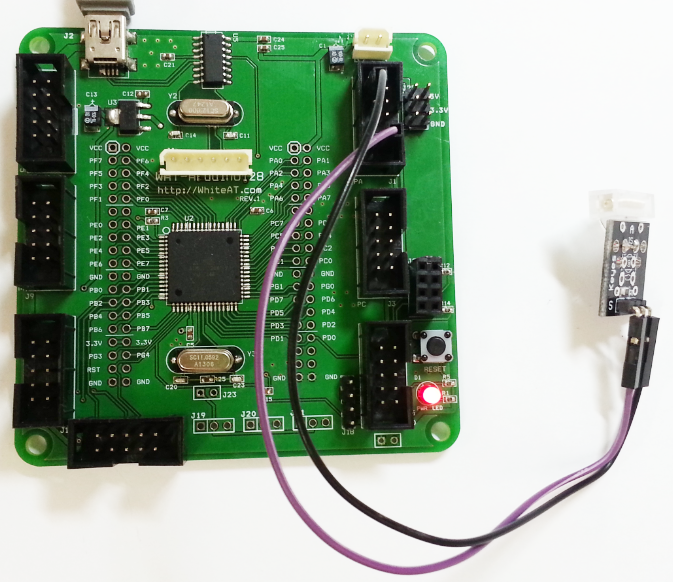

핀 연결

번호	I/O	WAT-Arduino128
1	S	PA0
2	+	x
3	–	GND

소스코드

최신 소스코드는 [파일]=>[예제]=>[WhiteAT]=> [Sensor37] => [36_Knock] 에 있으며
라이브러리는 아두이노 개발환경  을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 36번째
 WAT-Arduino128 과 노크/탭 센서 예제입니다.

 WAT-Arduino128 : https://kit128.com/goods/view?no=64
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino

*/

int T = PA0; // INPUT PIN

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - Knock/Tap Sensor");
 Serial.println(" https://docs.whiteat.com/?p=1298");
 pinMode(T, INPUT);
 digitalWrite(T, HIGH);
}

void loop()
{
 if (LOW == digitalRead(T))
 {
 Serial.println("Detected"); // 감지
 delay(100);
 }
 else
 {
 // Serial.print("."); // 없음
 }
}

결과 화면

센서를 톡 칠 경우 센서가 반응합니다.

Arduino UNO R3 예제

핀 연결

번호	I/O	UNO R3
1	S	2
2	+	x
3	–	GND

소스코드

최신 소스코드는 [파일]=>[예제]=>[WhiteAT UNO]=> [Sensor37] => [36_Knock] 에 있으며
라이브러리는 아두이노 개발환경  을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 36번째
 UNO 와 노크/탭 센서 예제입니다.

 UNO R3 : https://kit128.com/goods/view?no=337
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino

*/

int T = 2; // INPUT PIN

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - Knock/Tap Sensor");
 Serial.println(" https://docs.whiteat.com/?p=1298");
 pinMode(T, INPUT);
 digitalWrite(T, HIGH);
}

void loop()
{
 if (LOW == digitalRead(T))
 {
 Serial.println("Detected"); // 감지
 delay(100);
 }
 else
 {
 // Serial.print("."); // 없음
 }
}

결과 화면

센서를 톡 칠 경우 센서가 반응합니다.



제품 구매

[WAT-SK114]중요한 아두이노 센서키트(초급)은 https://kit128.com/goods/view?no=114 에서
[WAT-S036] 노크 센서는  https://kit128.com/goods/view?no=436 에서 구매하실 수 있습니다.
