[WAT-S007] 중요한 아두이노 센서키트 7번째 [불꽃,화염 감지 센서]

[WAT-S007] 불꽃, 화염 감지 센서

본 제품은 [WAT-SK114]중요한 아두이노 센서키트(초급) 중 7번째 모듈로 불꽃, 화염 감지 센서 모듈입니다.

핀 번호

WAT-Arduino128 예제

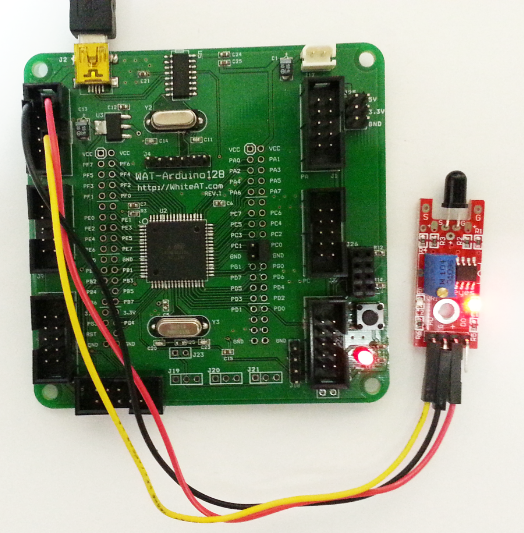

핀 연결

소스코드

최신 소스코드는 [파일]=>[예제]=> [WhiteAT]=>[Sensor37] => [07_Flame]  에 있으며
라이브러리는 아두이노 개발환경  을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 7 번째
 WAT-Arduino128 과 Flame(화염,불꽃 감지) 센서 예제입니다.

 WAT-Arduino128 : https://kit128.com/goods/view?no=64
 37종 센서: https://kit128.com/goods/view?no=114
 불꽃,화염감지 센서 : https://kit128.com/goods/view?no=276
 출처: http://whiteat.com/Arduino

*/

int S = A0; // INPUT PIN

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - Flame Sensor");
 Serial.println(" https://docs.whiteat.com/?p=1147");
 pinMode(S, INPUT);
}

void loop()
{
 Serial.print("S="); Serial.println(analogRead(S), DEC);
 delay(100);
}

결과 화면

평상시 값은 900 ~1000 정도이고 불꽃이 감지되면 500 이하의 값이 출력합니다.
라이터를 켜는 순간의 불꽃도 감지 됩니다.

Arduino UNO R3 예제

핀 연결

소스코드

최신 소스코드는 [파일]=>[예제]=> [WhiteAT UNO] =>[Sensor37] => [07_Flame]  에 있으며
라이브러리는 아두이노 개발환경  을 참조하세요

/*
 중요한 아두이노 센서키트 37종 예제 중 7 번째
 UNO 와 Flame(화염,불꽃 감지) 센서 예제입니다.

 UNO R3 : https://kit128.com/goods/view?no=337
 37종 센서: https://kit128.com/goods/view?no=114
 불꽃,화염감지 센서 : https://kit128.com/goods/view?no=276

 출처: http://whiteat.com/Arduino

*/

int S = A0; // INPUT PIN

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - Flame Sensor");
 Serial.println(" https://docs.whiteat.com/?p=1147");
 pinMode(S, INPUT);
}

void loop()
{
 Serial.print("S="); Serial.println(analogRead(S), DEC);
 delay(100);
}

결과 화면

평상시 값은 900 ~1000 정도이고 불꽃이 감지되면 500 이하의 값이 출력합니다.
라이터를 켜는 순간의 불꽃도 감지 됩니다.

제품 구매

불꽃,화염감지 센서는  https://kit128.com/goods/view?no=276 에서 구매하실 수 있으며
[WAT-SK114]중요한 아두이노 센서키트(초급)은 https://kit128.com/goods/view?no=114 에서 구매하실 수 있습니다.
