[WAT-S008]중요한 아두이노 센서 키트 8번째 [리니어 홀 자기 센서]

[WAT-S008] 리니어 홀 자기 센서

본 제품은 [WAT-SK114] 중요한 아두이노 센서키트(초급) 중 8번째 모듈로 리니어 홀 자기 센서 모듈입니다.
자석 같은 자성에 반응하는 센서입니다.

핀 번호

번호	핀명	I/O	기능
1	AO	Analog Output	아날로그 출력
2	G	GND	GROUND
3	+	VCC	VCC
4	DO	Digital Output	디지털 출력

WAT-Arduino128 예제

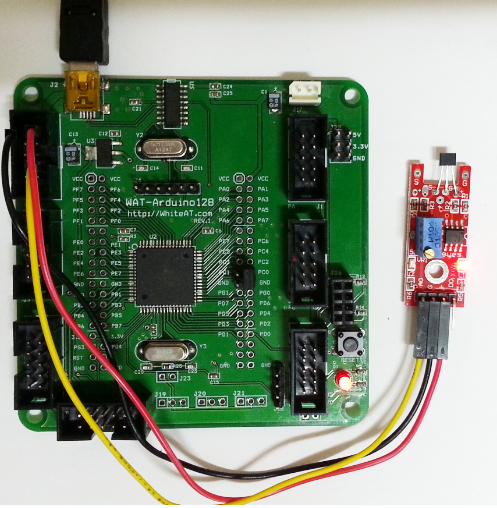

핀 연결

번호	I/O	WAT-Arduino128
1	AO	A0 (PF0)
2	G	GND
3	+	5V
4	DO	x

소스코드

최신 소스코드는 [파일]=>[예제]=> [WhiteAT]=> [Sensor37] => [08_LinearHall]  에 있으며
라이브러리는 아두이노 개발환경 (https://docs.whiteat.com/?page_id=5449) 을 참조하세요

/*
 [WAT-SK114]중요한 아두이노 센서키트(초급) 예제 중 8 번째
 WAT-Arduino128 과 리니어 홀 자기 감지 센서 예제입니다.

 WAT-Arduino128 : https://kit128.com/goods/view?no=64
 [WAT-SK114] 중요한 아두이노 센서키트 (초급): https://kit128.com/goods/view?no=114
 [WAT-S008] 리니어 홀 자기 센서 : https://kit128.com/goods/view?no=326

 출처: http://whiteat.com/Arduino
*/

int S = A0; // INPUT PIN

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - Linear Hall Sensor");
 Serial.println(" https://docs.whiteat.com/?p=1153");
 pinMode(S, INPUT);
}

void loop()
{
 Serial.print("S="); Serial.println(analogRead(S), DEC);
 delay(100);
}

결과 화면

평상시 값은 530 정도 이고 N극, S극을 가까이 했을 때 값이 변화 됩니다.

Arduino UNO R3 예제

핀 연결

번호	I/O	UNO R3
1	A0	A0
2	G	GND
3	+	5V
4	D0	x

소스코드

최신 소스코드는 [파일]=>[예제]=> [WhiteAT UNO]=> [Sensor37] => [08_LinearHall]  에 있으며
라이브러리는 아두이노 개발환경 (https://docs.whiteat.com/?page_id=5449) 을 참조하세요

/*
 [WAT-SK114]중요한 아두이노 센서키트(초급) 예제 중 8 번째
 UNO 와 리니어 홀 자기 감지 센서 예제입니다.

 UNO R3 : https://kit128.com/goods/view?no=337
 [WAT-SK114] 중요한 아두이노 센서키트 (초급): https://kit128.com/goods/view?no=114
 [WAT-S008] 리니어 홀 자기 센서 : https://kit128.com/goods/view?no=326

 출처: http://whiteat.com/Arduino
*/

int S = A0; // INPUT PIN

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 Serial.println("Arduino Examples - Linear Hall Sensor");
 Serial.println(" https://docs.whiteat.com/?p=1153");
 pinMode(S, INPUT);
}

void loop()
{
 Serial.print("S="); Serial.println(analogRead(S), DEC);
 delay(100);
}

결과 화면

평상시 값은 530 정도 이고 N극, S극을 가까이 했을 때 값이 변화 됩니다.

제품 구매

[WAT-SK114] 중요한 아두이노 센서키트(초급) 은 https://kit128.com/goods/view?no=114 에서
[WAT-S008] 리니어 홀 자기 센서 모듈은  https://kit128.com/goods/view?no=326 에서 구매하실 수 있습니다.
