12V 로 일반 LED 켜기 – 화이트앳 기술문서

LED 는 보통 2~3V 사이에서 ON 되는데, 전압을 LED에 직접 가할 경우 LED가 망가질수 있습니다.
약간의 전압이 변해도 LED에 흐르는 전류의 변화량이 커지기 때문입니다.

일반적으로 1.5V 배터리 2개로 LED를 구동할 경우 1K 옴의 저항을 사용합니다.
330옴 저항을 사용하면 전류가 많아져서 좀더 밝아지게 됩니다.

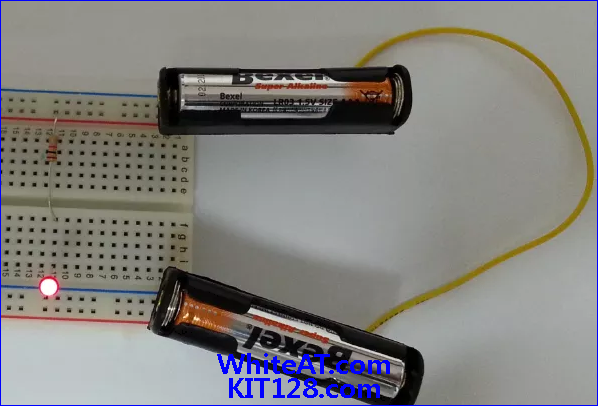

아래와 같이 빵판에 배터리 홀더, LED, 저항을 연결하여 LED를 켤 수 있습니다.(https://docs.whiteat.com/?p=1684 참조)

일반 LED에 12V를 직접 연결하면 멀쩡히 살아 있을 LED는 없을 겁니다.
12V 라면 4.7K 저항이 적당합니다.
2.3K (4.7K 2개를 병렬로 연결)에 연결하면 전류가 커져서 좀더 LED가 밝아지게 됩니다.

일반 LED를 구동할때는 LED 구동전압보다 높은 전압 사용해야 하며
전압에 적당한 저항을 선택하고
저항값을 변경하여 LED 밝기를 조절할 수 있습니다.

저항으로 LED 밝기를 조절하면 고정적인 밝기로 됩니다. 만약 LED 밝기를 변화하려면

MCU, 아두이노 등의 프로세서를 사용해서 간단한 프로그램 작업을 해야 합니다.

건전지에 LED를 직접 연결하여 사용할수도 있습니다. 하지만 직접 연결할 경우 건전지의 전압 및 전류가 LED에 직접 가해지게 됩니다.
예를들어 건전지 전압이 높을(새 건전지) 경우 LED에 상당한 무리를 줘서 LED의 수명이 줄거나 파손될 수 있습니다.

저항은 건전지 전압 및 전류의 사용을 줄여줘서 LED를 보호해 주며 건전지의 수명을 늘려 줍니다.
(특별한 경우가 아니라면 저항을 꼭 사용해야 합니다.)

LED의 밝기는 건전지에 따라 달라질수 있고 저항으로도 조절이 가능합니다.
저항값이 클수록 전류는 적게 흘러 LED 밝기가 약해지고
저항값이 작을수록 전류는 많이 흘러 LED의 밝기가 강해집니다.

AAA 2개(3V)에서는 100옴 ~ 1K 정도 사용하며
100옴일 경우 밝고 1K 정도일 경우 어두운 곳에서 볼수 있을 정도로 밝지 않습니다.

12V 에는 1K ~ 10K 사이의 저항이 적당합니다.
저항 10K는 어둡고 1K는 밝습니다. (저항값이 클수록 어둡고 작을 수록 밝으니 적당한 값으로 선택하면 됩니다.)

빨강,노랑,초록 LED를 사용하여 ON/OFF 하며 신호등을 만들 수 있습니다.

아래 내용을 일반적인 LED 특성이며 제조업체 별로 차이가 있을 수 있습니다.

색상	최소전압	최대전압	(일반)전류
RED	1.8V	2.2V	20mA
ORANGE	2.0V	2.2V	20mA
YELLOW	2.0V	2.4V	20mA
GREEN	3.0V	3.4V	20mA
BLUE	3.2V	3.6V	20mA
PINK	3.2V	3.6V	20mA
WHITE	3.2V	3.6V	20mA
PURPLE	2.8V	3.2V	20mA

다양한 LED 는 https://docs.whiteat.com/?p=3552 에서 확인하실 수 있습니다.
