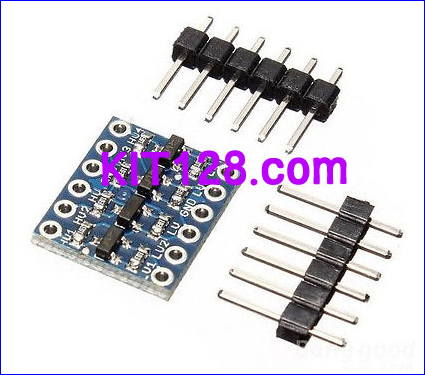

특징
- 4채널
- 3.3V, 5V 레벨 전환
- 양방향 지원
- 사이즈: 13 x 15.6 mm

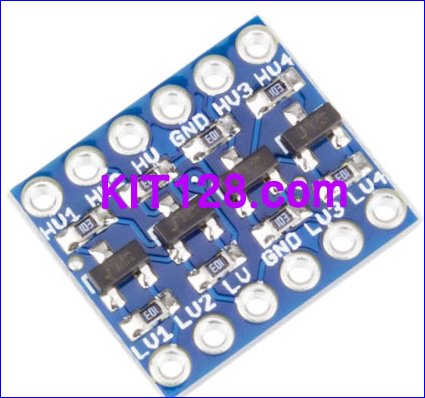

핀 구성
| 핀 명 | 기능 |
|---|---|
| HV1 | 5V Channel 1 |
| HV2 | 5V Channel 2 |
| HV | 5V |
| GND | GND |
| HV3 | 5V Channel 3 |
| HV4 | 5V Channel 4 |
| LV1 | 3.3V Channel 1 |
| LV2 | 3.3V Channel 2 |
| LV | 3.3V |
| GND | GND |
| LV3 | 3.3V Channel 3 |
| LV4 | 3.3V Channel 4 |
사용 예

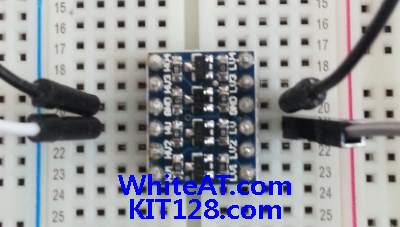

그림처럼 전원핀을 연결합니다.
HV핀에는 5V, GND에 GND 를 연결,
LV 핀에는 3.3V, GND에 GND 를 연결합니다.
HV1 에 5V HIGH 신호를 입력하면 LV1 에 3.3V HIGH 신호가 출력됩니다.
LV1 에 3.3V HIGH 신호를 입력하면 HV1 에 5V HIGH 신호가 출력됩니다.
HV2 에 5V HIGH 신호를 입력하면 LV2 에 3.3V HIGH 신호가 출력됩니다.
LV2 에 3.3V HIGH 신호를 입력하면 HV2 에 5V HIGH 신호가 출력됩니다.
HV3 에 5V HIGH 신호를 입력하면 LV3 에 3.3V HIGH 신호가 출력됩니다.
LV3 에 3.3V HIGH 신호를 입력하면 HV3 에 5V HIGH 신호가 출력됩니다.
HV4 에 5V HIGH 신호를 입력하면 LV4 에 3.3V HIGH 신호가 출력됩니다.
LV4 에 3.3V HIGH 신호를 입력하면 HV4 에 5V HIGH 신호가 출력됩니다.
제품 구매
4채널 양뱡향 레벨 컨버터 5V 3.3V 모듈은 https://kit128.com/goods/view?no=232 에서 구매하실 수 있습니다.
