DHT11, 디지털 온습도 측정 센서

특징

• Model : DHT11
• Power supply : 3 ~ 5.5V
• Output signal : digital signal via single-bus
• Sensing element : Polymer resistor
• Measuring range : humidity 20-90%RH; temperature 0-50 Celsius
• Accuracy : humidity +-4%RH (Max +-5%RH); temperature +-2.0Celsius
• Resolution orsensitivity : humidity 1%RH; temperature 0.1Celsius
• Repeatability : humidity +-1%RH; temperature +-1Celsius
• Humidity hysteresis : +-1%RH
• Long-term Stability : +-0.5%RH/year
• Sensing period : Average: 2s
• Interchangeability : fully interchangeable
• Dimensions size : 12*15.5*5.5mm

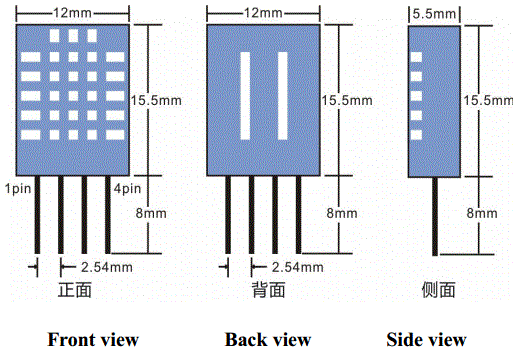

사이즈

데이터시트

다운로드

WAT-Arduino128 에 연결

부품 목록

 핀 연결

아래와 같이 DHT11 모듈을  WAT-Arduino128 핀을 연결합니다.
DHT11 는 3번핀을 사용하지 않습니다.

소스코드

최신 소스코드는 [파일]=>[예제]=> [WhiteAT UNO]=> [Starter] => [13_DHT11] 에 있으며
라이브러리는 아두이노 개발환경  (https://docs.whiteat.com/?page_id=5449)을 참조하세요

아두이노 우노 R3용 예제는 https://docs.whiteat.com/?p=2294 를 참조하세요

/*
DHT11 센서로 온도와 습도를 출력하는 예제입니다.

출처: http://whiteat.com/Arduino

*/

#include <DHT11.h>
int DHT_DATA_PIN = PB5;
Dht11 dht11(DHT_DATA_PIN);

int err;
float temp, humi;

// 프로그램 초기화
void setup()
{
	Serial.begin(115200);     // 시리얼 통신 초기화
	Serial.print("Dht11 Lib version ");
	Serial.println(Dht11::VERSION);
}

// 계속 실행할 무한 루프
void loop()
{

    if ((err = dht11.read(humi, temp)) == 0)
    {
        Serial.print("Humidity (%): ");
        Serial.println(humi);
        Serial.print("Temperature (C): ");
        Serial.println(temp);

    }
    else
    {
        Serial.println();
        Serial.print("Error No :");
        Serial.print(err);
        Serial.println();
    }

    delay(DHT11_RETRY_DELAY);
}

결과 – 디버깅 화면
