[WAT-LOAD684-20K] 로드셀 20Kg

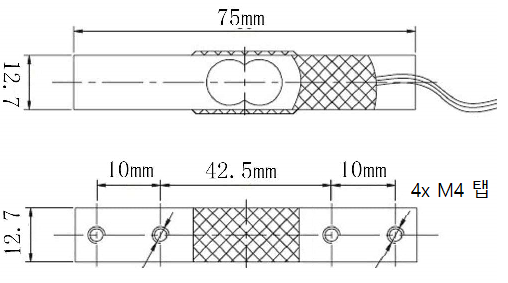

WAT-LOAD684-xx 로드셀

WAT-LOAD684-xx 은 무게를 측정할 수 있는 로드셀 입니다.

• 20Kg: WAT-LOAD684-2Kg
• 기구물 모델명 : WAT-3DP-693

핀 번호

번호	핀명	색상
1	E+	RED
2	E-	BLACK
3	A-	WHITE
4	A+	GREEN

실험

핀 연결

번호	WAT-HX711 핀명	UNO R3
1	VCC	5V
2	SCK	3
3	DT	2
4	GND	GND

소스코드

최신 소스코드는 [파일]=>[예제]=> [HX711_master]=>[HX711] 에 있으며
라이브러리는 아두이노 개발환경 ( https://docs.whiteat.com/?page_id=5449 )  을 참조하세요

/*
	HX711 무게 감지 센서 예제입니다.

	UNO R3 : https://kit128.com/goods/view?no=337
	HX711 무게 감지 센서 : https://kit128.com/goods/view?no=592
	로드셀 (5Kg) : https://kit128.com/goods/view?no=595

    출처: https://docs.whiteat.com/?p=6855

*/

// HX711.DOUT	- pin #2
// HX711.SCK	- pin #3
#include <HX711.h>
HX711 scale(2, 3);

float g_calibration_factor =405;

void setup()
{
	Serial.begin(115200);
	Serial.println("Arduino Examples - WAT-HX711 sensor");
	Serial.println("    https://docs.whiteat.com/?p=6855");
	scale.tare();
	scale.set_scale(g_calibration_factor);
	scale.get_units(10);
}

void loop()
{
	Serial.println(scale.get_units(2));
	delay(1000);
}

결과

로드셀에 올려 놓은 물체의 무게가 측정됩니다.
무게가 맞지 않은 경우에는 set_scale() 함수로 조절할 수 있습니다.

기구물을 사용하면 더 정확한 데이터를 계산할 수 있습니다.
