AtmelStudio7 (AVRStudio7) 프로그램 다운로딩

AtmelStudio7 (AVRStudio7) 프로그램 다운로딩

앞에서 AtmelStudio7을 이용하여 컴파일 하는 방법을 포스팅 하였습니다. 이제 AVR 보드에 프로그램을 다운로딩하는 방법을 알아보겠습니다.
(요즘은 보드에 프로그램 넣는 것을 ‘업로딩’이라고도 합니다.)



장치(Target) 추가

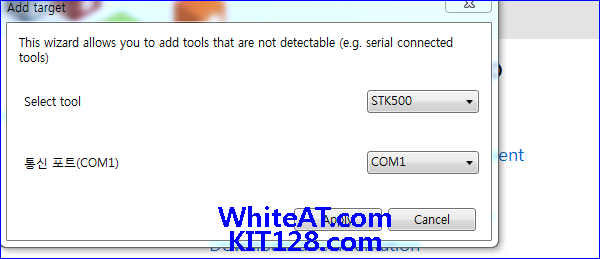

[Tools] => [Add target]를 실행합니다.

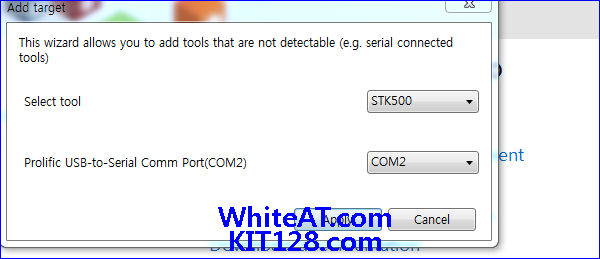

[Select tool]에서 STK500을 선택하고 사용할 통신포트를 선택합니다.
이 때 장치(ISP) 는 연결되어 있어야 합니다.

예제에서는 COM2를 선택하였습니다.

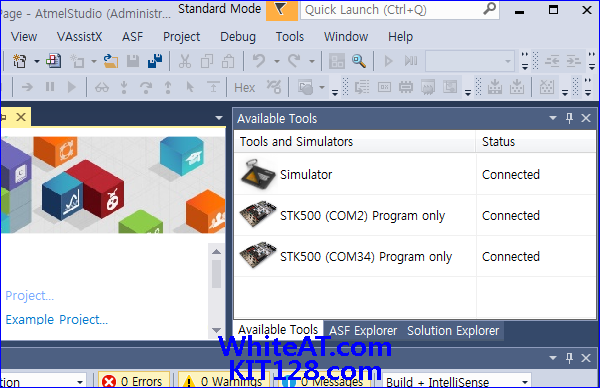

추가를 완료한 후에는 [Available Tools]에 연결된 장치가 표시됩니다.





프로그래밍 설정

[Tools] => [Device Programming]를 실행합니다.

[WAT-ISP29] AVR ISP 가 연결된 포트를 선택합니다.



Device 를 선택합니다.



[Apply]를 클릭하면 더 자세한 설정창이 표시됩니다.



설정은 보드 환경에 맞게 해주시고, 잘 모르면 Close로 닫아도 됩니다.



[Start Without Debugging]으로 다운로드 후 실행을 합니다.



PORTB에 연결된 LED 가 약 1초 간격으로 ON/OFF 를 반복합니다.



아래와 같이 ‘ISP on STK500’ 상태에서 프로그래밍 다운로딩이 가능합니다.
만약 ‘Simulator’ 상태라면 클릭하여 변경할 수 있습니다.



이 예제는 아래의 코드를 사용하였습니다.

#include <avr/io.h>

void Delay()
{
	register unsigned long i;
	for(i = 0; i < 300000; i++)
	{
		asm volatile(" PUSH R0 ");
		asm volatile(" POP R0 ");
		asm volatile(" PUSH R0 ");
		asm volatile(" POP R0 ");
		asm volatile(" PUSH R0 ");
		asm volatile(" POP R0 ");
		asm volatile(" PUSH R0 ");
		asm volatile(" POP R0 ");
		asm volatile(" PUSH R0 ");
		asm volatile(" POP R0 ");
	}
}

int main()
{
	DDRB = 0xFF; // output

	while(1)
	{
		PORTB =0xFF;
		Delay();   // 약1초 딜레이
		PORTB =0;
		Delay();   // 약1초 딜레이
	}
	return 0;
}
