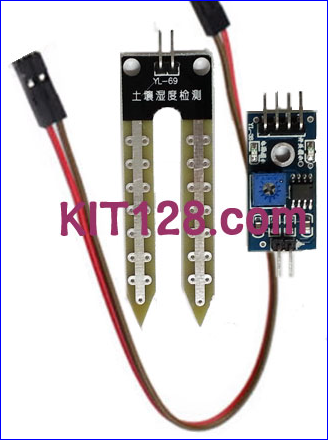

WAT-MS101 토양 습도 감지 센서

WAT-MS101

WAT-MS101 토양 습도 감지 센서는 토양 등의 수분을 측정할 수 있는 센서입니다. 보통 아두이노에 많이 사용되며 다른 MCU에서도 사용가능합니다.







특징

• 토양 습도 감지 감도 조절 가능
• 동작 전압:3.3V~5V
• 2가지 출력 제공(디지털, 아날로그)
• 쉬운 설치
• 아두이노 호환





핀 구성



핀 번호	핀 명	기능	WAT-Arduino128	Arduino UNO 연결
1	VCC	3.3 ~ 5V전원	VCC	VCC
2	GND	GROUND	GND	GND
3	DO	Digital Output	x	x
4	AO	Analog Output	A0(PF0)	A0



WAT-Arduino128 예제

부품 목록

부품명	WAT-Arduino128	아두이노
기능	아두이노
수량	1
판매처	https://kit128.com/goods/view?no=64



부품명	WAT-MS101 토양 습도 감지 센서
기능	토양 습도 감지 센서
수량	1
판매처	https://kit128.com/goods/view?no=101



핀 연결

핀 번호	핀 명	기능	WAT-Arduino128
1	VCC	3.3 ~ 5V전원	VCC
2	GND	GROUND	GND
3	DO	Digital Output	x
4	AO	Analog Output	A0(PF0)

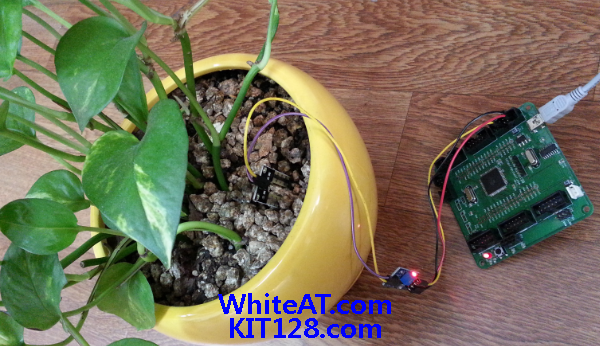

WAT-Arduino128(아두이노) 보드와 [WAT-MS101] 토양 습도 감지 센서 를 연결하여 화분 흙에 넣습니다.



소스코드

최신 소스코드는 [파일]=>[예제]=> [WhiteAT] => [analogInput] 에 있습니다.

// 프로그램 시작 - 초기화 작업
void setup()
{
  Serial.begin(115200);     // 시리얼 통신 초기화
}

// 계속 실행할 무한 루프
void loop()
{
  int iValue0 = analogRead(A0); // ADC  값 읽기
  int iValue1 = analogRead(A1); // 가변저항 값 읽기

  // 시리얼 통신으로 전송
  Serial.print("A0:");   Serial.print(iValue0);
  //Serial.print(", A1:"); Serial.print(iValue1);
  Serial.println();

  delay(100);        // delay 100ms
}



결과





Arduino UNO R3예제

부품 목록

부품명	Arduino UNO R3	아두이노
기능	아두이노
수량	1
판매처	https://kit128.com/goods/view?no=337



부품명	WAT-MS101 토양 습도 감지 센서
기능	토양 습도 센서
수량	1
판매처	https://kit128.com/goods/view?no=101

핀 연결

핀 번호	핀 명	기능	Arduino UNO R3
1	VCC	3.3 ~ 5V전원	VCC
2	GND	GROUND	GND
3	DO	Digital Output	x
4	AO	Analog Output	A0



Arduino UNO R3 보드와 [WAT-MS101] 토양 습도 감지 센서를 연결하여 화분 흙에 넣습니다.

소스코드

최신 소스코드는 [파일]=>[예제]=> [WhiteAT UNO] => [analogInput] 에 있습니다.

// 프로그램 시작 - 초기화 작업
void setup()
{
  Serial.begin(115200);     // 시리얼 통신 초기화
}

// 계속 실행할 무한 루프
void loop()
{
  int iValue0 = analogRead(A0); // ADC  값 읽기


  // 시리얼 통신으로 전송
  Serial.print("A0:");   Serial.print(iValue0);
  Serial.println();

  delay(100);        // delay 100ms
}

결과



제품 구매

WAT-MS101 토양 습도 감지 센서는 https://kit128.com/goods/view?no=101 에서 구매하실 수 있습니다.
