목표
AAA 건전지와 LED 를 사용하여 LED 를 켜보겠습니다.
준비물
| 번호 | 부품명 | 수량 | 기능 | 판매처 |
|---|---|---|---|---|
| 1 | 미니 빵판 | 1 | 기판 | https://kit128.com/goods/view?no=118 |
| 2 | 1K 저항 | 1 | 저항 | https://kit128.com/goods/view?no=120 |
| 3 | RED LED | 1 | LED | https://kit128.com/goods/view?no=107 |
| 4 | AAA 홀더 | 2 | 배터리 홀더 | https://kit128.com/goods/view?no=121 |
| 5 | AAA배터리 | 2 | 1.5V 배터리 | https://kit128.com/goods/view?no=124 |
| 미니빵판 | 1K 저항 | RED LED | 배터리 홀더 | AAA 배터리 |
|---|---|---|---|---|
|
|
|
|
|
|
연결
빵판에 AAA 배터리홀더를 고정합니다.(건전지는 극성이 있어서 방향을 잘 봐야 합니다.)
LED 도 극성이 있는 소자라서 방향에 주의해야 합니다.(일반적으로 다리가 긴 쪽이 +, 짧은 쪽이 – 입니다.)
LED 의 짧은 다리 쪽에 저항을 연결합니다.

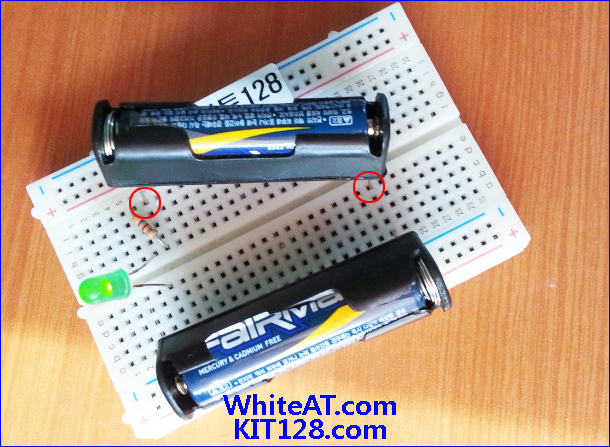

나머지 AAA홀더도 아래 그림처럼 연결 합니다. (작은 빨간색 원으로 표시)
올바르게 연결했다면 초록색 LED가 켜질 것입니다.
목차
FAQ
저항 을 왜 사용하나요?
건전지에 LED를 직접 연결하여 사용할수도 있습니다. 하지만 직접 연결할 경우 건전지의 전압 및 전류가 LED에 직접 가해지게 됩니다.
예를들어 건전지 전압이 높을(새 건전지) 경우 LED에 상당한 무리를 줘서 LED의 수명이 줄거나 파손될 수 있습니다.
저항은 건전지 전압 및 전류의 사용을 줄여줘서 LED를 보호해 주며 건전지의 수명을 늘려 줍니다.
(특별한 경우가 아니라면 저항을 꼭 사용해야 합니다.)
LED 를 더 밝게 할 수 있나요?
LED의 밝기는 건전지에 따라 달라질수 있고 저항으로도 조절이 가능합니다.
저항값이 클수록 전류는 적게 흘러 LED 밝기가 약해지고
저항값이 작을수록 전류는 많이 흘러 LED의 밝기가 강해집니다.
AAA 2개(3V)에서는 100옴 ~ 1K 정도 사용하며
100옴일 경우 밝고 1K 정도일 경우 어두운 곳에서 볼수 있을 정도로 밝지 않습니다.
12V 로 LED를 켜려면 어떻게 해야 하나요?
12V 에는 1K ~ 10K 사이의 저항이 적당합니다.
저항 10K는 어둡고 1K는 밝습니다. (저항값이 클수록 어둡고 작을 수록 밝으니 적당한 값으로 선택하면 됩니다.)
어디에 응용할 수 있나요?
빨강,노랑,초록 LED를 사용하여 ON/OFF 하며 신호등을 만들 수 있습니다.
전압별 색상은 어떻게 되나요?
아래 내용을 일반적인 LED 특성이며 제조업체 별로 차이가 있을 수 있습니다.
| 색상 | 최소전압 | 최대전압 | (일반)전류 |
|---|---|---|---|
| RED | 1.8V | 2.2V | 20mA |
| ORANGE | 2.0V | 2.2V | 20mA |
| YELLOW | 2.0V | 2.4V | 20mA |
| GREEN | 3.0V | 3.4V | 20mA |
| BLUE | 3.2V | 3.6V | 20mA |
| PINK | 3.2V | 3.6V | 20mA |
| WHITE | 3.2V | 3.6V | 20mA |
| PURPLE | 2.8V | 3.2V | 20mA |
