RFID리더기,13.56Mhz,ISO/IEC 14443A,Mifare 1K 지원

RFID 리더기

저가의 RFID 리더기입니다.  MFRC522 칩을 사용한 리더기로 MIFARE RFID 카드를 읽고 쓸수 있습니다.







WAT-Arduino128 예제

부품 목록

번호	부품명	수량	기능	판매처
1	WAT-Arduino128	1	아두이노	https://kit128.com/goods/view?no=64

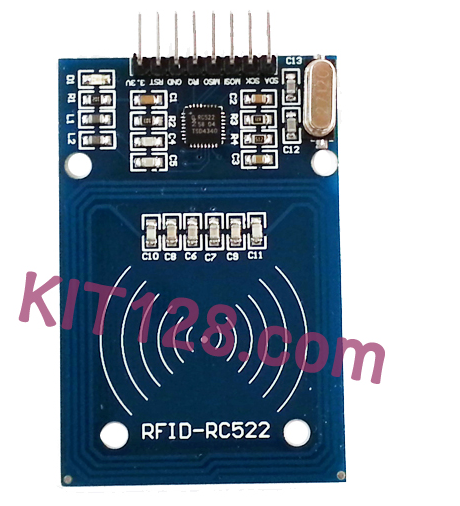

2	RFID-RC522	1	RFID 리더기	https://kit128.com/goods/view?no=83

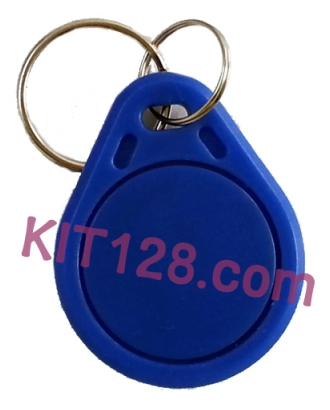

3	RFID TAG	1	RFID CARD	https://kit128.com/goods/view?no=84



WAT-Arduino128	RFID 리더기	RFID TAG



핀 연결

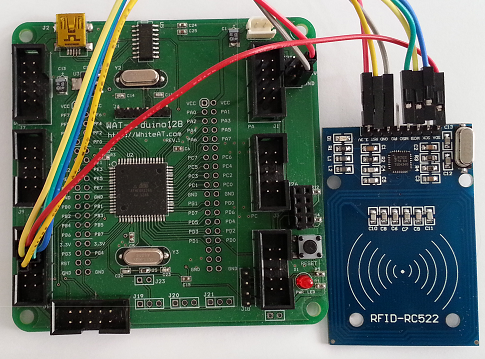

아래와 같이 RFID 리더기와  WAT-Arduino128 핀을 연결합니다.

RFID 리더기 핀	WAT-Arduino128 핀
SDA	PB0 (SS)
SCK	PB1 (SCK)
MOSI	PB2 (MOSI)
MISO	PB3 (MISO)
GND	GND
RESET	PB4
3.3V	3.3V





소스코드

소스코드는 [파일]=>[예제]=>[rfid_master] =>[DumpInfo] 에 있습니다.

/*
  RFID-RC522로 받은 데이터를 화면에 출력하는 예제

  부품
  . WAT-Arduino128 : https://kit128.com/goods/view?no=64
  . RFID-RC522 : https://kit128.com/goods/view?no=83

  연결
    WAT-Arduino128   RFID-RC522
    -------------------------------------------------
    PB0 SPI SS        SDA
    PB1 SPI SCK       SCK
    PB2 SPI MOSI      MOSI
    PB3 SPI MISO      MISO
    PB4 SPI RESET     RST
*/

#include <SPI.h>
#include <MFRC522.h>

#define RST_PIN		PB4		//
#define SS_PIN		PB0		//

MFRC522 mfrc522(SS_PIN, RST_PIN);	// Create MFRC522 instance

void setup() {
	Serial.begin(115200);
	SPI.begin();			// Init SPI bus
	mfrc522.PCD_Init();		// Init MFRC522
	ShowReaderDetails();	// Show details of PCD - MFRC522 Card Reader details
	Serial.println(F("Scan PICC to see UID, type, and data blocks..."));
}

void loop() {
	// Look for new cards
	if ( ! mfrc522.PICC_IsNewCardPresent()) {
		return;
	}

	// Select one of the cards
	if ( ! mfrc522.PICC_ReadCardSerial()) {
		return;
	}

	// Dump debug info about the card; PICC_HaltA() is automatically called
	mfrc522.PICC_DumpToSerial(&(mfrc522.uid));
}

void ShowReaderDetails() {
	// Get the MFRC522 software version
	byte v = mfrc522.PCD_ReadRegister(mfrc522.VersionReg);
	Serial.print(F("MFRC522 Software Version: 0x"));
	Serial.print(v, HEX);
	if (v == 0x91)
		Serial.print(F(" = v1.0"));
	else if (v == 0x92)
		Serial.print(F(" = v2.0"));
	else
		Serial.print(F(" (unknown)"));
	Serial.println("");
	// When 0x00 or 0xFF is returned, communication probably failed
	if ((v == 0x00) || (v == 0xFF)) {
		Serial.println(F("WARNING: Communication failure, is the MFRC522 properly connected?"));
	}
}



결과

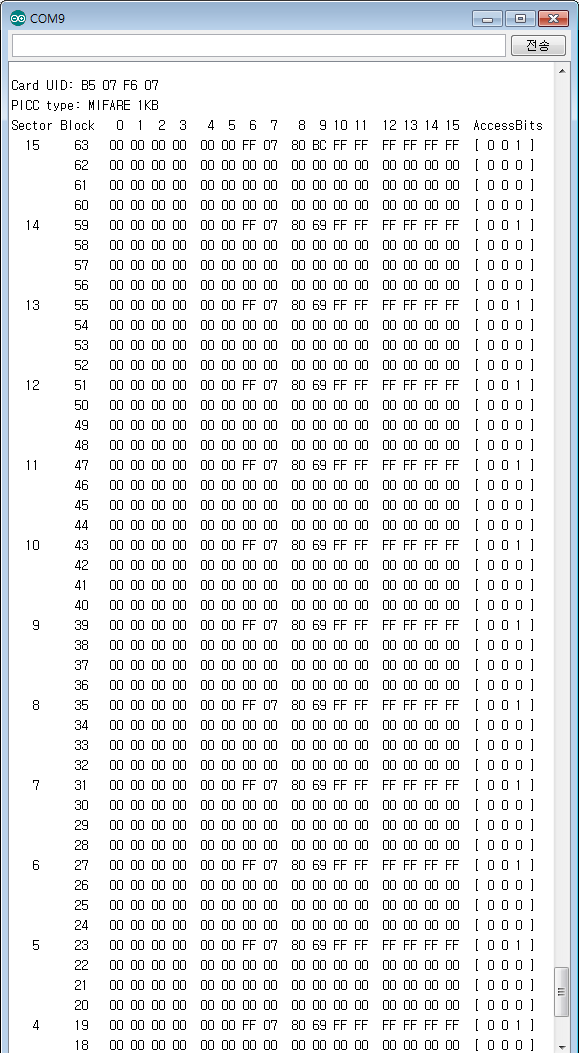

RFID CARD ID (예: B5 07 F6 07)를 보여주고 1K에 대한 정보를 출력합니다.
