USB 충전 모듈
USB 로 리튬 폴리머 등의 2차 전지를 충전할 수 있는 모듈입니다.
- 입력전압 : 4.5 ~ 5.5V
- 만충전압: 4.2V
- 충전전류: 1A
- 입력 인터페이스 : USB Mini 5p 또는 Micro 5p 또는 납땜으로 직접 연결 가능
- 모듈 사이즈: 약 25 x 19 (mm)

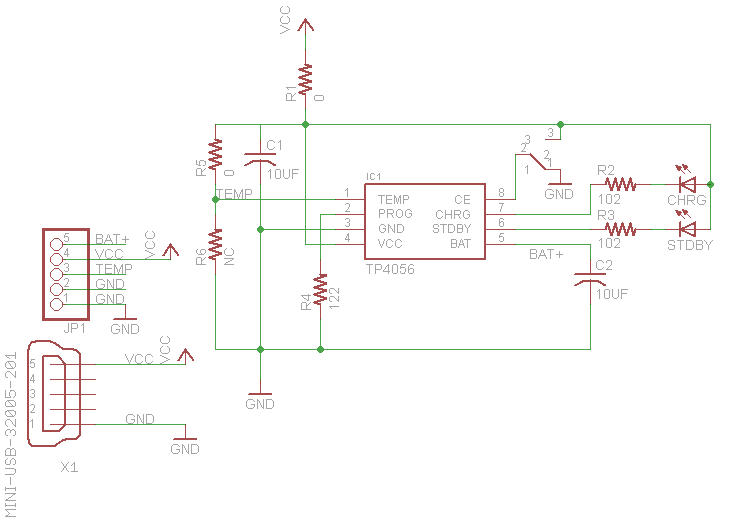

회로도

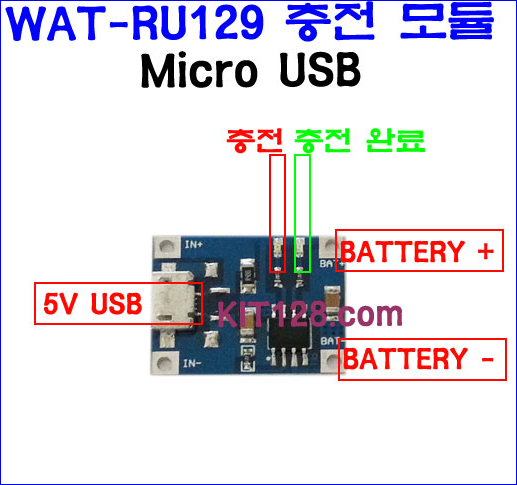

사용 예
충전 중일 때는 RED 가 만충일 때는 GREEN 이 ON 됩니다.
제품 구매
[WAT-RU116] 미니 5핀 USB 충전 모듈은 https://kit128.com/goods/view?no=116 에서
[WAT-RU129] 마이크로 USB 충전 모듈(스마트폰 충전기 가능)은 https://kit128.com/goods/view?no=129 에서 구매하실 수 있습니다.
