[WAT-AK133 / 알찬 아두이노 예제 25] 74HC595 Output 확장

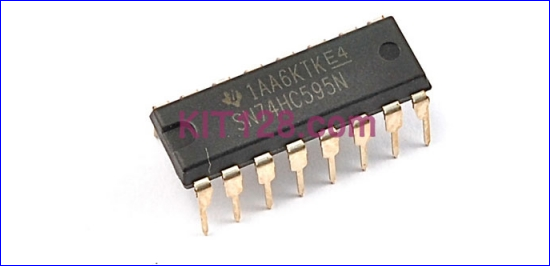

74HC595

본 예제는 [WAT-AK133]알찬 아두이노 키트(입문자용) 의 8비트 시프트 레지스터  74HC595를 사용한 출력 확장  예제입니다.



• 8-bit serial input
• 8-bit serial or parallel output
• Storage register with 3-state outputs
• Shift register with direct clear
• 100 MHz (typical) shift out frequency
• ESD protection:
• Multiple package options
• Specified from -40 °C to +85 °C and from -40 °C to +125 °C



74HC595 는 1개의 입력 핀, SHCP 핀,  STCP 핀만으로 출력을 무한히 할 수 있는 IC 입니다.



핀 번호

번호	핀명	기능
1	Q1	parallel data output 1
2	Q2	parallel data output 2
3	Q3	parallel data output 3
4	Q4	parallel data output 4
5	Q5	parallel data output 5
6	Q6	parallel data output 6
7	Q7	parallel data output 7
8	GND	ground (0 V)
9	Q7S	serial data output
10	/MR	master reset (active LOW)
11	SHCP	shift register clock input
12	STCP	storage register clock input
13	/OE	output enable input (active LOW)
14	DS	serial data input
15	Q0	parallel data output 0
16	Vcc	supply voltage

실험

부품 목록

부품명	아두이노 UNO R3
기능	아두이노 모듈
수량	1
부품 판매처	https://kit128.com/goods/view?no=337



부품명	74HC595
기능	8비트 시프트 레지스터
수량	1 EA
부품 판매처	https://kit128.com/goods/view?no=198

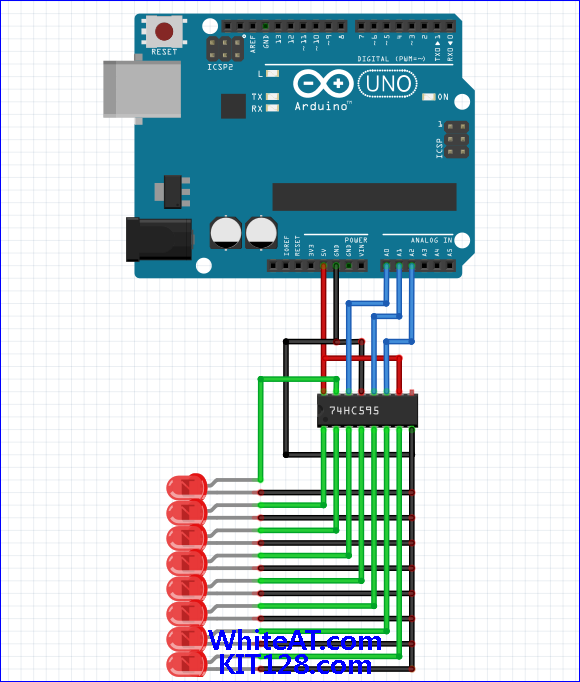

핀 연결

아래와 같이 74HC595 와  Arduino UNO R3 를 연결합니다.



74HC595	Arduino UNO R3
VCC	5V
GND	GND
14. DS	A0
12. STCP	A1
11. SHCP	A2





소스코드

최신 소스코드는 [파일]=>[예제]=>[WhiteAT UNO] => [Starter] => [25_74HC595] 에 있으며
라이브러리는 아두이노 개발환경  을 참조하세요

/*
 [WAT-AK133] 알찬 아두이노 키트(입문자용) 의
 UNO R3 와 74HC595 로 OUTPUT 핀을 확장하는 예제입니다.

 알찬 아두이노 키트(입문자용): https://kit128.com/goods/view?no=133

개별 부품
 .Arduino UNO R3: https://kit128.com/goods/view?no=337
 .74HC595 : https://kit128.com/goods/view?no=198




int pinLatch = A1; // STCP
int pinClock = A2; // SHCP
int pinData = A0; // DATA

byte outValue = 0x01;

// 프로그램 시작 - 초기화
void setup()
{
 Serial.begin(115200); //시리얼 통신 초기화
 Serial.println("Arduino Examples -> 74HC595 ");
 Serial.println("    https://docs.whiteat.com/?p=3164");

 pinMode(pinLatch, OUTPUT);
 pinMode(pinData, OUTPUT);
 pinMode(pinClock, OUTPUT);

 updateShiftRegister(outValue);
 delay(500);

}

// 계속 실행할 무한 루프
void loop()
{
 Serial.println(outValue, HEX);

 updateShiftRegister(outValue);
 delay(500);

 if (outValue == 0x80)
 outValue = 0x01;
 else
 outValue <<= 1;
}

void updateShiftRegister(byte _value)
{
 digitalWrite(pinLatch, LOW);
 shiftOut(pinData, pinClock, LSBFIRST, _value);
 digitalWrite(pinLatch, HIGH);
}

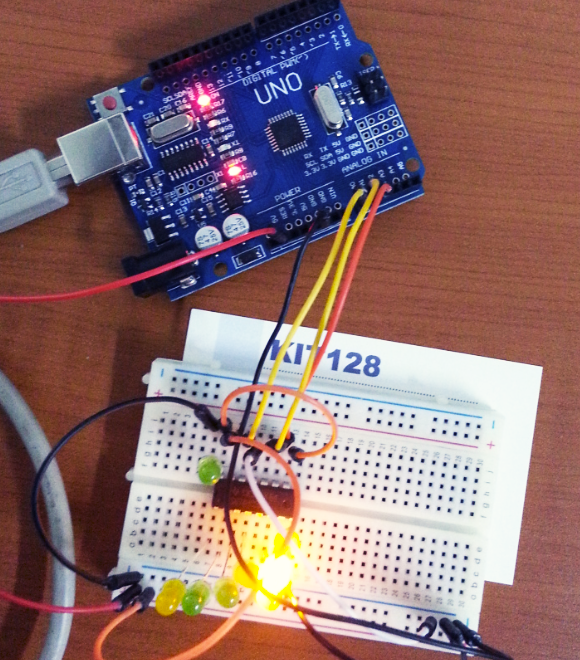

결과

0.5초마다 LED 가 shift 합니다.
