[WAT-AK336]기능 실험 키트 예제 중  가변저항 값을 LED에 레벨로 표시하는 예제입니다.



소스코드

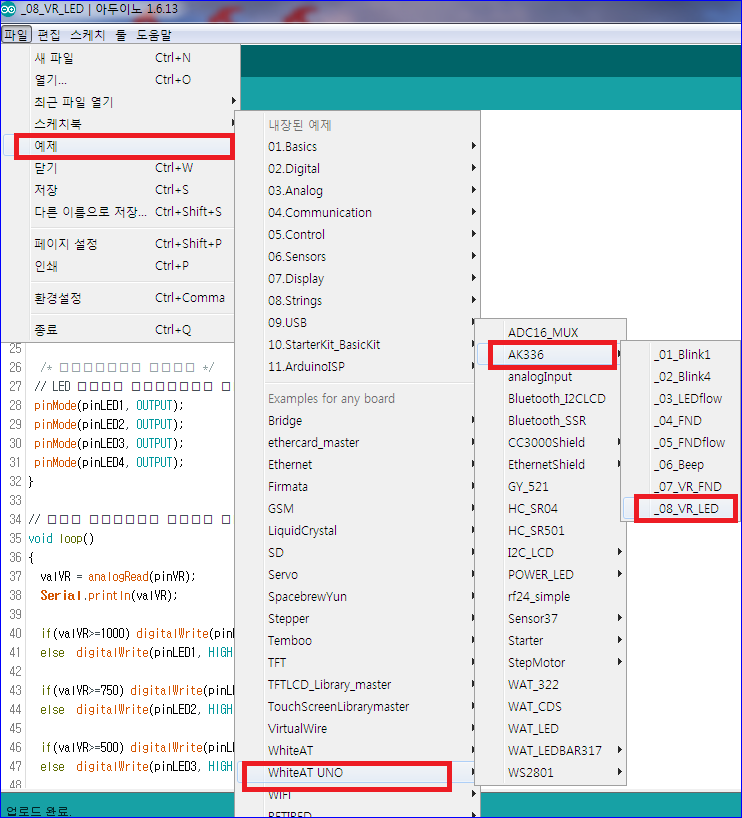

최신 소스코드는 [파일]=>[예제]=>[WhiteAT UNO]=> [AK336] => [08_VR_LED]  에 있으며
라이브러리는 아두이노 개발환경(https://docs.whiteat.com/?page_id=5449)  을 참조하세요

/*
 [WAT-AK336]기능 실험 키트 예제 중
 가변저항 값을 LED에 레벨로 표시하는 예제입니다.

가변저항을 시계방향으로 돌리면 값이 커지고
         반시계방향으로 돌리면 값이 작아집니다.

 [WAT-AK336] 아두이노 기능 실험 키트: https://kit128.com/goods/view?no=336

 출처: https://docs.whiteat.com/?p=4576

*/

int pinLED1 = 13;
int pinLED2 = 12;
int pinLED3 = 11;
int pinLED4 = 10;
int pinVR = A0;

int valVR = 0;

// 프로그램 초기화
void setup ()
{
 Serial.begin(115200);
 Serial.println("Arduino Examples - [WAT-AK336] potentiometer to LED");
 Serial.println(" https://docs.whiteat.com/?p=4576");

 /* 출력으로 설정 */
 // LED 핀을 출력으로 설정
 pinMode(pinLED1, OUTPUT);
 pinMode(pinLED2, OUTPUT);
 pinMode(pinLED3, OUTPUT);
 pinMode(pinLED4, OUTPUT);
}

// 계속 실행할 무한 루프
void loop()
{
 valVR = analogRead(pinVR);
 Serial.println(valVR);

 if(valVR>=1000) digitalWrite(pinLED1, LOW); // led on
 else digitalWrite(pinLED1, HIGH); // led off

 if(valVR>=750) digitalWrite(pinLED2, LOW); // led on
 else digitalWrite(pinLED2, HIGH); // led off

 if(valVR>=500) digitalWrite(pinLED3, LOW); // led on
 else digitalWrite(pinLED3, HIGH); // led off

 if(valVR>=250) digitalWrite(pinLED4, LOW); // led on
 else digitalWrite(pinLED4, HIGH); // led off

}

결과 화면

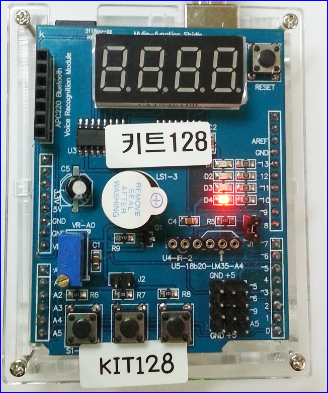

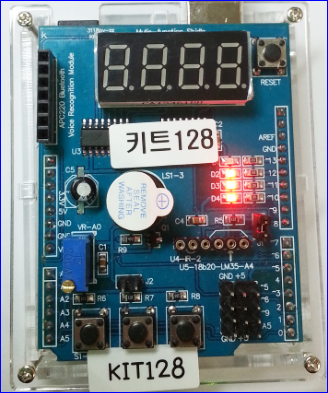

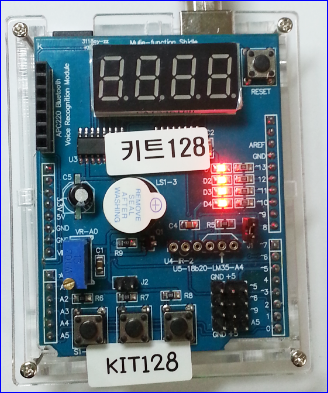

가변저항 값(0~1023) 이 LED에 레벨로 표시됩니다.
