[WAT-AK336]기능 실험 키트 – FND 이동

아두이노 보드 FND 4 이동

[WAT-AK336]기능 실험 키트 예제 중 FND를 이동하는 예제입니다.

소스코드

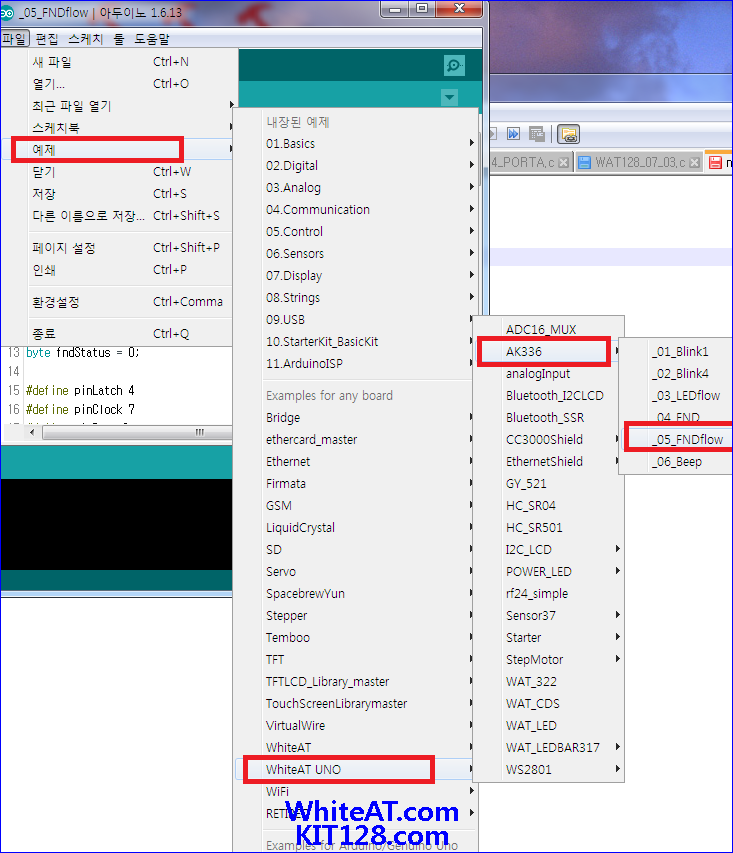

최신 소스코드는 [파일]=>[예제]=>[WhiteAT UNO]=> [AK336] => [05_FNDFlow]  에 있으며
라이브러리는 아두이노 개발환경(https://docs.whiteat.com/?page_id=5449)  을 참조하세요

/*
 [WAT-AK336]기능 실험 키트 예제 중
 FND 를 이동하는 예제 입니다.

 [WAT-AK336] 아두이노 기능 실험 키트: https://kit128.com/goods/view?no=336

 출처: https://docs.whiteat.com/?p=4552

*/

#include <WAT_Multi.h>
WMulti tShift = WMulti( 300);
byte fndStatus = 0;

#define pinLatch 4
#define pinClock 7
#define pinData 8

/* 1 부터 4 까지의 자리 선택 */
const byte SEGMENT_SELECT[] = {0xF1,0xF2,0xF4,0xF8};

// 프로그램 초기화
void setup ()
{
 /* 출력으로 설정 */
 pinMode(pinLatch,OUTPUT);
 pinMode(pinClock,OUTPUT);
 pinMode(pinData,OUTPUT);
}

// 계속 실행할 무한 루프
void loop()
{
 TaskShift(&tShift);

 switch(fndStatus)
 {
 case 0: WriteCoderToSegment( 0b11111110,0b11111111,0b11111111,0b11111111 ); break;
 case 1: WriteCoderToSegment( 0b11111111,0b11111110,0b11111111,0b11111111 ); break;
 case 2: WriteCoderToSegment( 0b11111111,0b11111111,0b11111110,0b11111111 ); break;
 case 3: WriteCoderToSegment( 0b11111111,0b11111111,0b11111111,0b11111110 ); break;
 case 4: WriteCoderToSegment( 0b11111111,0b11111111,0b11111111,0b11111101 ); break;
 case 5: WriteCoderToSegment( 0b11111111,0b11111111,0b11111111,0b11111011 ); break;
 case 6: WriteCoderToSegment( 0b11111111,0b11111111,0b11111111,0b11110111 ); break;
 case 7: WriteCoderToSegment( 0b11111111,0b11111111,0b11110111,0b11111111 ); break;
 case 8: WriteCoderToSegment( 0b11111111,0b11110111,0b11111111,0b11111111 ); break;
 case 9: WriteCoderToSegment( 0b11110111,0b11111111,0b11111111,0b11111111 ); break;
 case 10: WriteCoderToSegment( 0b11101111,0b11111111,0b11111111,0b11111111 ); break;
 case 11: WriteCoderToSegment( 0b11011111,0b11111111,0b11111111,0b11111111 ); break;
 }

}

void TaskShift(WMulti * _task )
{
 if(!_task->IsMyTurn()) return;
 if(++fndStatus>11) fndStatus = 0;
}

/* 각 자리에 표시 */
void WriteCoderToSegment(byte Value0,byte Value1,byte Value2,byte Value3)
{
 byte SEGMENT_DATA[4] ={Value0,Value1,Value2,Value3};


 for(int i=0;i<4;i++)
 {
 // FND를 제어해 주는 HC595의 latch enable
 digitalWrite(pinLatch,LOW);

 // 숫자 모양을 설정
 shiftOut(pinData, pinClock, MSBFIRST, SEGMENT_DATA[i]);

 // 자리수 설정
 shiftOut(pinData, pinClock, MSBFIRST, SEGMENT_SELECT[i] );
 // FND를 제어해 주는 HC595의 latch disable
 digitalWrite(pinLatch,HIGH);
 }

}

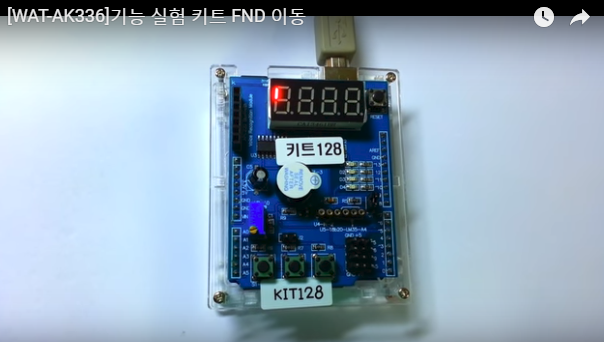

결과 화면

FND 이 이동합니다.
