[WAT-AK336]기능 실험 키트 – LED 이동

아두이노 보드 LED 4개

[WAT-AK336]기능 실험 키트 예제 중 1초마다 LED 를 이동하는 예제입니다.



소스코드

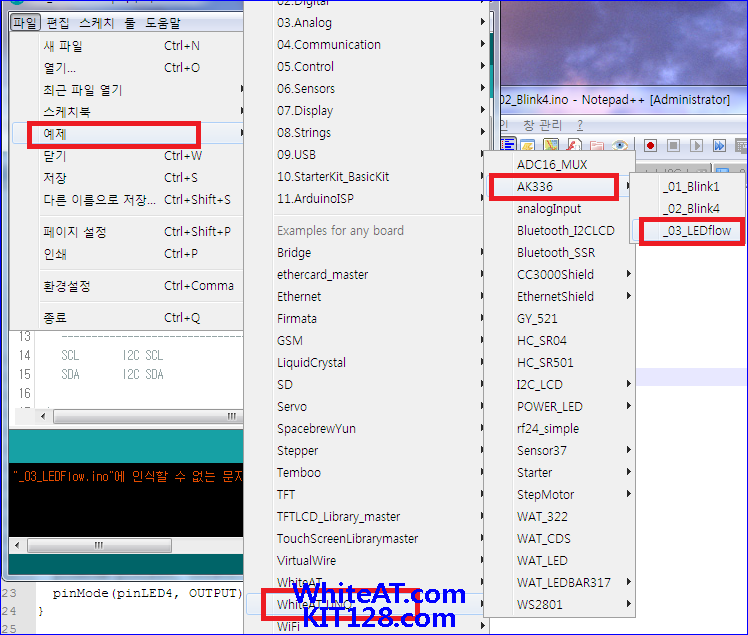

최신 소스코드는 [파일]=>[예제]=>[WhiteAT UNO]=> [AK336] => [03_LEDflow]  에 있으며
라이브러리는 아두이노 개발환경(https://docs.whiteat.com/?page_id=5449)  을 참조하세요

/*
 [WAT-AK336]기능 실험 키트 예제 중
 LED 를 이동하는 입니다.

 [WAT-AK336] 아두이노 기능 실험 키트: https://kit128.com/goods/view?no=336

 출처: https://docs.whiteat.com/?p=4531

*/

int pinLED1 = 13;
int pinLED2 = 12;
int pinLED3 = 11;
int pinLED4 = 10;

// 프로그램 초기화
void setup()
{
 // LED 핀을 출력으로 설정
 pinMode(pinLED1, OUTPUT);
 pinMode(pinLED2, OUTPUT);
 pinMode(pinLED3, OUTPUT);
 pinMode(pinLED4, OUTPUT);
}

// 계속 실행할 무한 루프
void loop()
{
 digitalWrite(pinLED1, LOW); // led on
 digitalWrite(pinLED2, HIGH); // led off
 digitalWrite(pinLED3, HIGH); // led off
 digitalWrite(pinLED4, HIGH); // led off
 delay(1000); // wait for a second

 digitalWrite(pinLED1, HIGH); // led off
 digitalWrite(pinLED2, LOW); // led on
 digitalWrite(pinLED3, HIGH); // led off
 digitalWrite(pinLED4, HIGH); // led off
 delay(1000); // wait for a second

 digitalWrite(pinLED1, HIGH); // led off
 digitalWrite(pinLED2, HIGH); // led off
 digitalWrite(pinLED3, LOW); // led on
 digitalWrite(pinLED4, HIGH); // led off
 delay(1000); // wait for a second

 digitalWrite(pinLED1, HIGH); // led off
 digitalWrite(pinLED2, HIGH); // led off
 digitalWrite(pinLED3, HIGH); // led off
 digitalWrite(pinLED4, LOW); // led on
 delay(1000); // wait for a second

 digitalWrite(pinLED1, HIGH); // led off
 digitalWrite(pinLED2, HIGH); // led off
 digitalWrite(pinLED3, LOW); // led on
 digitalWrite(pinLED4, HIGH); // led off
 delay(1000); // wait for a second

 digitalWrite(pinLED1, HIGH); // led off
 digitalWrite(pinLED2, LOW); // led on
 digitalWrite(pinLED3, HIGH); // led off
 digitalWrite(pinLED4, HIGH); // led off
 delay(1000); // wait for a second

}

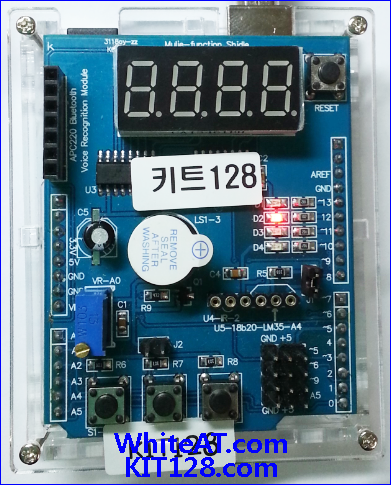

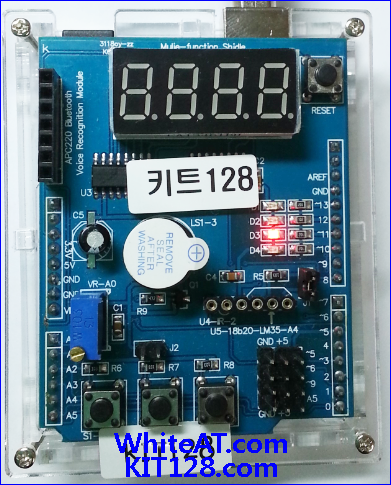

결과 화면

1초 간격으로 LED가 위 아래로 이동합니다.
