WAT-Arduino128 – 화이트앳 기술문서

WAT-Arduino128 은 ATMEGA128 에 비해 많은 예제와 라이브러리를 제공하여 개발 시간을 많이 단축할 수 있는 모듈입니다.
다른 Arduino 보드에 비해 더 많은 I/O 를 제공하며 기존처럼 Arduino IDE 로 개발이 가능한 모듈입니다.

초보자도 WIFI, Ehternet, Bluetooth,I2C 통신을 쉽게 사용할 수 있게 구성되어 있습니다.

2개의 시리얼 통신

8개의 10비트 ADC

I2C 제공

48 개의 Input/Output 선택적 사용

먼저 아래쪽의 박스헤더 설명에서 핀 번호를 확인하시면 커넥터 구성을 이해하시는데 도움이 됩니다.

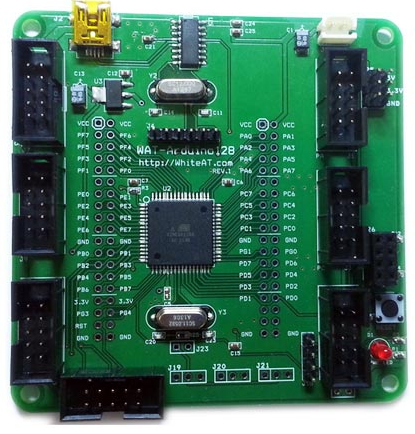

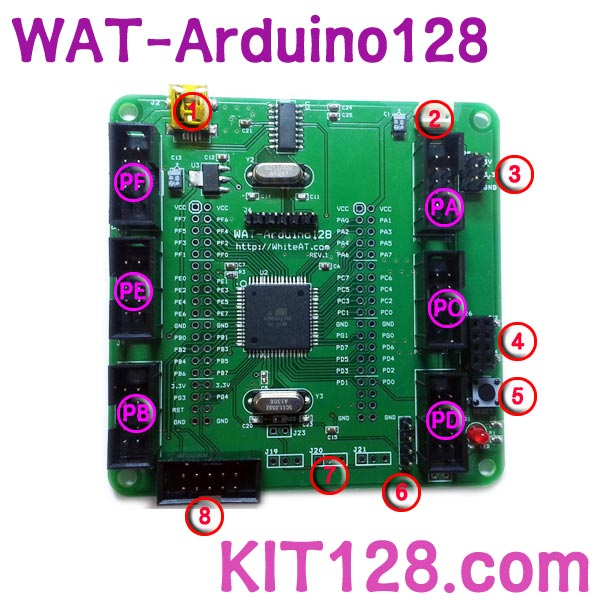

커넥터 번호		기능
1		프로그램 다운로딩, USB 전원공급
2		외부 전원 사용 ( 5V)
3		전원 출력(5V, 3.3V, GND), 외부에서 전원이 필요할 경우 확장 가능
4		ESP8266 WIFI 모듈( https://kit128.com/goods/view?no=63 ) 연결 커넥터
5		리셋 스위치
6		HC-06 블루투스(BlueTooth – https://kit128.com/goods/view?no=65 ) 모듈 연결 커넥터
7		PWM 확장 커넥터 ( PWM 을 사용하는 서버모터, LED 등에 연결)
8		유선 Ethernet 모듈 ( ENC28J60 – https://kit128.com/goods/view?no=66 )연결 커넥터
PA	PA0	PA0핀
	PA1	PA1핀
	PA2	PA2핀
	PA3	PA3핀
	PA4	PA4핀
	PA5	PA5핀
	PA6	PA6핀
	PA7	PA7핀
PB	PB0	PB0핀
	PB1	PB1핀
	PB2	PB2핀
	PB3	PB3핀
	PB4	PB4핀
	PB5	PB5핀
	PB6	PB6핀
	PB7	PB7핀
PC	PC0	PC0핀
	PC1	PC1핀
	PC2	PC2핀
	PC3	PC3핀
	PC4	PC4핀
	PC5	PC5핀
	PC6	PC6핀
	PC7	PC7핀
PD	PD0	PD0 / SCL
	PD1	PD1 / SDA
	PD2	PD2 / RXD1
	PD3	PD3 / TXD1
	PD4	PD4 / WIFI RESET
	PD5	PD5핀
	PD6	PD6핀
	PD7	PD7핀
PE	PE0	PE0 핀
	PE1	PE1 핀
	PE2	PE2 핀
	PE3	PE3 핀
	PE4	PE4 핀
	PE5	PE5 핀
	PE6	PE6 핀
	PE7	PE7 핀
PF	x	1번핀 사용 안함
	x	2번핀 사용 안함
	PF0	PF0 / ADC0
	PF1	PF1 / ADC1
	PF2	PF2 / ADC2
	PF3	PF3 / ADC3
	PF4	PF4 / ADC4
	PF5	PF5 / ADC5

PF0 ~PF5 까지 6개의 핀 제공(PF6, PF7 은 별도의 포트로 제공)

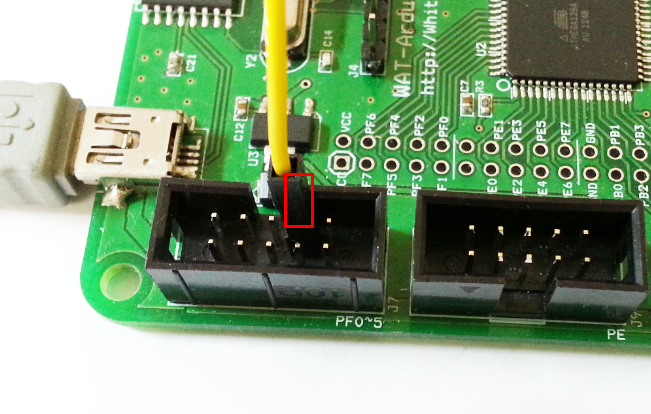

PORTF(J7)의 1번,2번핀은 사용하지 않습니다. 빨간색으로 표시한 3번핀부터 PF0 입니다.

SPI (SS,MOSI,MISO,SCK)핀은 PB 에서 제공하며 각 핀 번호는 다음과 같습니다.

보드의 양쪽으로 10핀으로 검은색 커넥터가 있는데 이것을 “10핀 박스헤더”라고 합니다.
10핀 박스헤더에 대한 설명(핀 번호 등)은 아래를 참조하세요

박스헤더 10p
