[WAT-C491-n] 연결 커넥터 (2~6핀)

WAT-C491-n

PCB 보드와 케이블을 연결해 주는 커넥터 입니다.
단독으로 사용이 어려우며 [WAT-P492-n]과 한 쌍으로 사용할 수 있습니다

특징

  • 피치 : 2.54mm( +- 0.05mm)
  • 핀수 : 2, 3, 4, 6
  • 색상 : 흰색



종류

커넥터 링크 사진

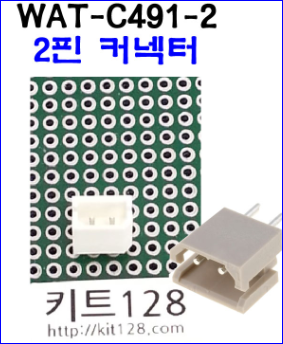

WAT-C491-2  https://kit128.com/goods/view?no=491

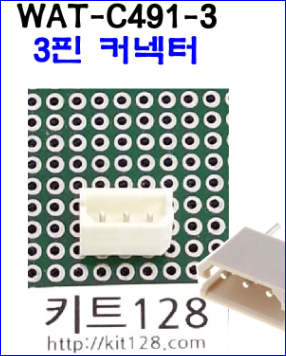

WAT-C491-3  https://kit128.com/goods/view?no=492

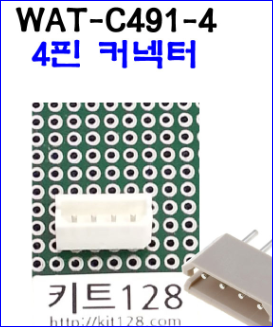

WAT-C491-4  https://kit128.com/goods/view?no=493

WAT-C491-5  https://kit128.com/goods/view?no=494

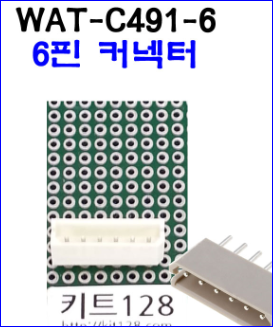

WAT-C491-6  https://kit128.com/goods/view?no=495

사용방법



WAT-P492-n 과 WAT-A493 연결

플러그와 케이블 연결 방법입니다.

아래와 같이 플러그와 케이블을 준비합니다.
(케이블 끝에는 작은 핀이 있는데, 그 핀의 방향에 주의해야 합니다.)

반대쪽 모습을 보면 아래와 같으며 케이블을 끝까지 밀어 줍니다. (끝까지 들어가면 ‘딱’소리가 납니다.)



연결이 잘되었나 케이블을 살짝 당겨 봅니다.

선을 살짝 당겼을 때 선이 빠지지 않아야 정상입니다.
만약 선이 빠져나온다면 핀 방향을 잘 보고 다시 밀어 넣어 줍니다.

WAT-C491-n WAT-P492-n 과 연결

PCB 보드에 납땜을 하여 고정을 합니다.

WAT-P493 케이블에 조립된 WAT-P492-n 플러그를 결합니다.



제품 구매

WAT-C491-2 2핀 커넥터는 https://kit128.com/goods/view?no=491 에서
WAT-C491-3 3핀 커넥터는 https://kit128.com/goods/view?no=492 에서
WAT-C491-4 4핀 커넥터는 https://kit128.com/goods/view?no=493 에서
WAT-C491-5 5핀 커넥터는 https://kit128.com/goods/view?no=494 에서
WAT-C491-6 6핀 커넥터는 https://kit128.com/goods/view?no=495 에서

WAT-P492-2 2핀 플러그는 https://kit128.com/goods/view?no=496 에서
WAT-P492-3 3핀 플러그는 https://kit128.com/goods/view?no=497 에서
WAT-P492-4 4핀 플러그는 https://kit128.com/goods/view?no=498 에서
WAT-P492-5 5핀 플러그는 https://kit128.com/goods/view?no=499 에서
WAT-P492-6 6핀 플러그는 https://kit128.com/goods/view?no=500 에서

WAT-A493 색 케이블은 https://kit128.com/goods/view?no=501 에서 구매하실 수 있습니다.
