WAT-CAR1, WAT-CAR3 프레임(바퀴 연결) 조립

WAT-CAR1, WAT-CAR3 프레임 조립

WAT-CAR1, WAT-CAR3 사용되는 프레임 조립방법입니다.





재료 구성



부품명	수량	설명
볼트, 너트,지지대 세트	1 set	프레임 연결
아크릴 프레임	2	CAR 하단
바퀴(휠)	4	자동차 바퀴
휠용 모터	4	바퀴 구동





조립

아랫판 조립

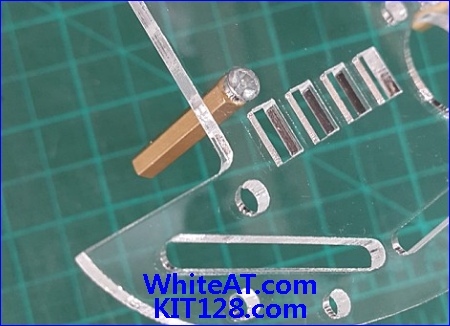

아래와 같이 1개의 하단 프레임을 긴 지지대( 3cm )와 볼트 를 이용하여연결합니다.
(지지대 x6,  볼트 x6 사용)



모터 고정

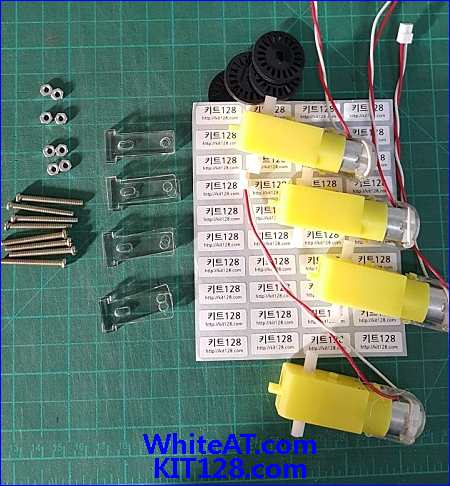

재료를 확인합니다.

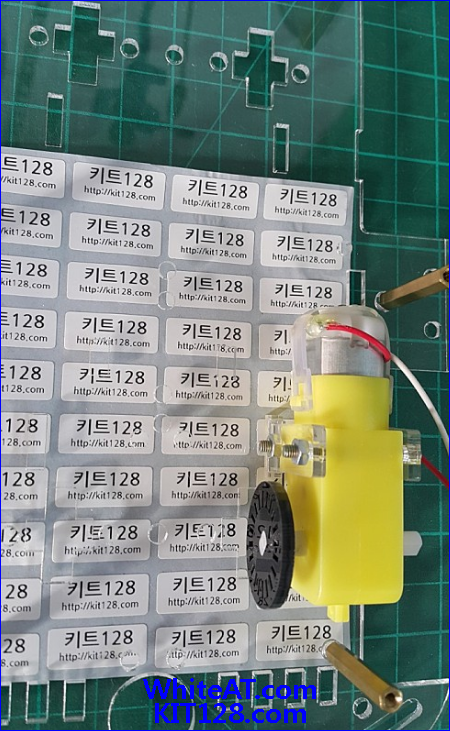

아래와 같이 모터를 아크릴 프레임에 고정합니다.

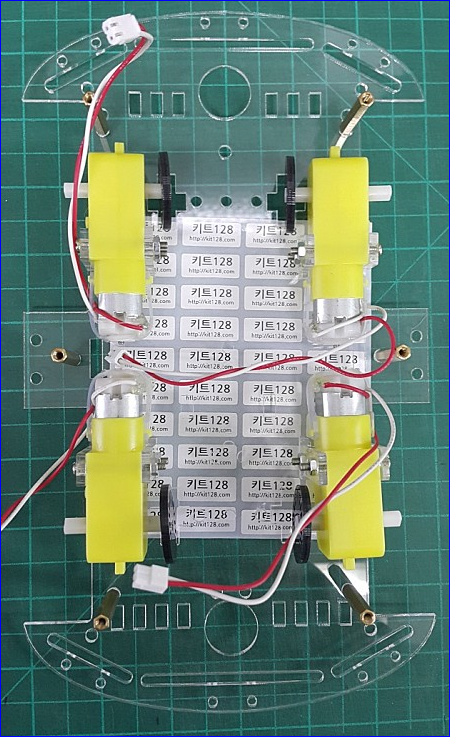

같은 방법으로 4군데 모두 고정합니다.

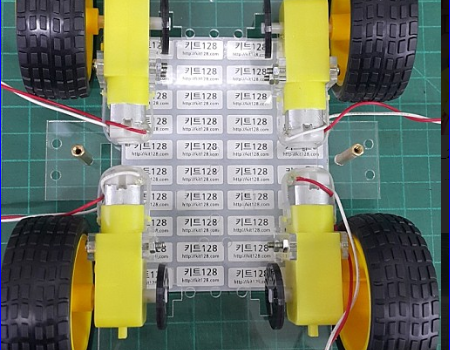

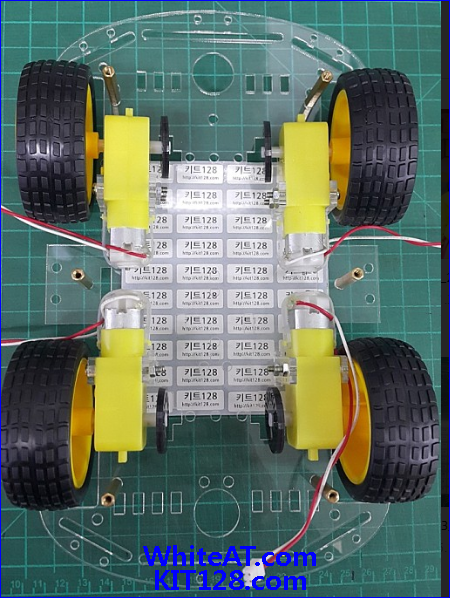

4개의 휠을 연결합니다.

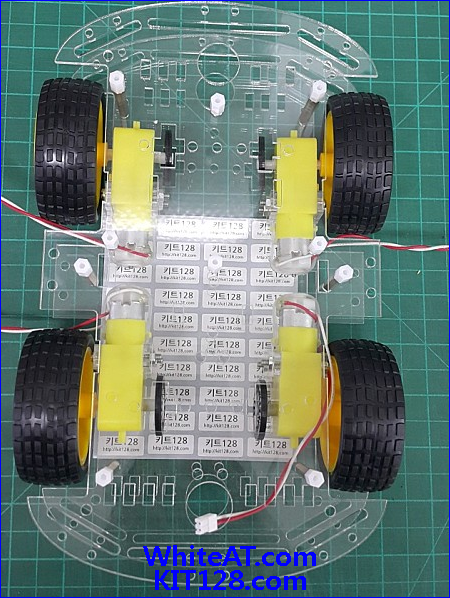

다른 아크릴 프레임을 위로 올려 흰색 지지대로 고정합니다.





컨트롤 동영상
