WAT-DC650-2

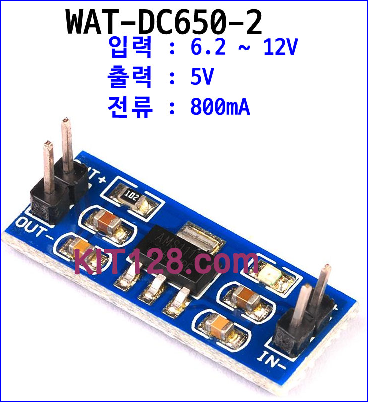

WAT-DC650-2 모듈은 DC 6.2~12V 의 입력전압을 5V 출력하는 모듈입니다.
DIP 형태의 4핀을 제공하여 기판, 빵판에서 사용할 수 있으며
전원공급되면 LED에 표시되어 전원공급 여부를 쉽게 확인할 수 있습니다.
- 입력: DC 6.2 ~ 12V
- 출력: DC 5V
- 전류: 800mA
핀 번호
| 핀명 | 기능 |
|---|---|
| VIN+ | DC 6.2 ~ 12V 입력 |
| VIN_GND | Ground 입력 |
| VOUT+ | 5V 출력 |
| VOUT_GND | Ground 출력 |
사용예
빵판에 연결합니다.
아래 그림에서 적색은 노란색은 12V입력, 빨간색은 5V출력, 흑색은 그라운드입니다.
VIN+ 에 전원이 공급되면 빨간색 표시 LED가 ON 됩니다.
테스터기로 측정해보니 출력은 5V (4.99V) 임을 확인할 수 있습니다.
