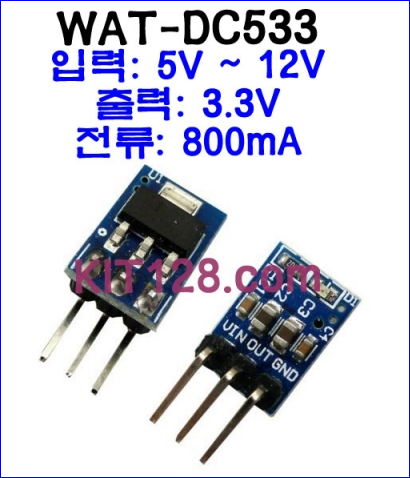

WAT-DC533
WAT-DC533 모듈은 DC 4.8~12V 의 입력전압을 3.3V 출력하는 모듈입니다.
DIP 형태의 3핀을 제공하여 기판, 빵판에서 사용할 수 있으며
전원공급되면 LED에 표시되어 전원공급 여부를 쉽게 확인할 수 있습니다.
- 입력: DC 4.8 ~ 12V
- 출력: DC 3.3V
- 전류: 800mA
핀 번호
| 핀명 | 기능 |
|---|---|
| VIN | DC 4.8 ~ 12V 입력 |
| OUT | 3.3V 출력 |
| GND | Ground |
사용예

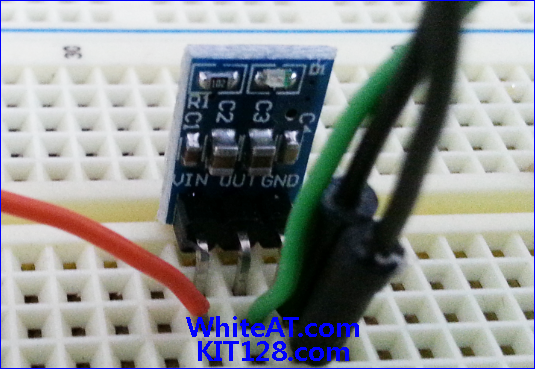

빵판에 연결합니다.
아래 그림에서 적색은 12V, 녹색은 3.3V출력, 흑색은 그라운드입니다.
VIN 에 전원이 공급되면 빨간색 표시 LED가 ON 됩니다.

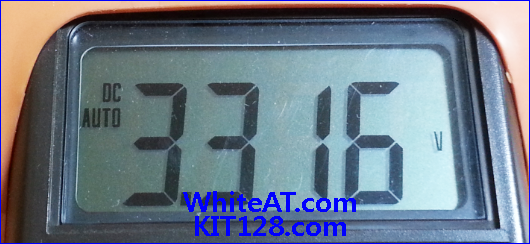

테스터기로 측정해보니 출력은 3.3V 임을 확인할 수 있습니다.
제품 구매
[WAT-DC533] 3.3V LDO 모듈은 https://kit128.com/goods/view?no=205 에서 구매하실 수 있습니다.
.
