WAT-KEY8

WAT-KEY8

8개의 스위치 입력을 실험할 수 있는 모듈입니다.

ATMEGA128, 아두이노, 8051, PIC 등의 MCU 와  ZEO-S 에 연결하여 INPUT 테스트할 수 있습니다.

빨간색 LED는 VCC 전원 공급 표시 입니다.





회로도





핀 구조





각 핀 기능은 다음과 같습니다.
키가 눌리면 LOW , 키가 눌리지 않으면 HIGH 입니다.



핀번호	기능
1	SW1
2	SW2
3	SW3
4	SW4
5	SW5
6	SW6
7	SW7
8	SW8
9	VCC
10	GND



WAT-Arduino128 예제

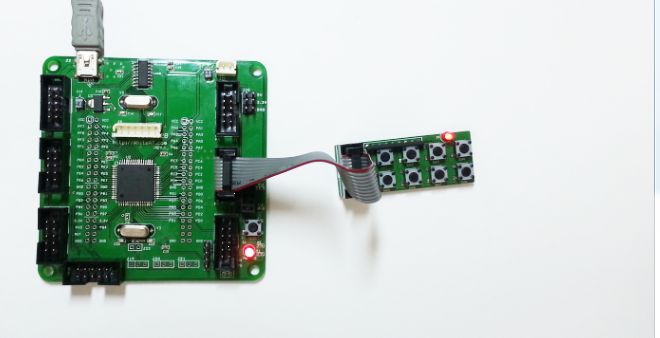

연결



소스코드

/*

  스위치 입력 값을 디버깅 창으로 보는 예제입니다.

           출처: http://whiteat.com/Arduino

           WAT-Arduino128 : https://kit128.com/goods/view?no=64
           WAT-KEY 2x4 : https://kit128.com/goods/view?no=94
*/


// 프로그램 시작시 초기화 작업

void setup()
{
  Serial.begin(119200);    // PC로 데이터 전송
  pinMode(PC4, INPUT);     // PC4 를 입력으로 설정
  digitalWrite(PC4, HIGH); // pull-up
}

// 계속 실행할 무한 루프
void loop()
{
  if(digitalRead(PC4) == HIGH)
    Serial.println("SWITCH UP");       // 컴퓨터로 HIGH 전송
  else
    Serial.println("SWITCH DOWN");    // 컴퓨터로 LOW 전송

  delay(100);                 // delay 100ms
}

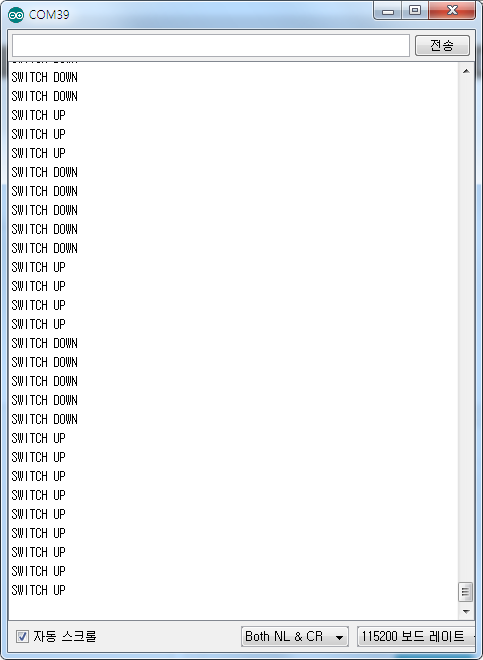

결과



구매

WAT-KEY 2×4 키모듈은 https://kit128.com/goods/view?no=94 에서 구매하실수 있습니다.
