WAT-PC590 디지털 릴레이 모듈(3.3~5V 로 48V까지 ON/OFF 제어)
WAT-PC590 은 3.3 ~ 5V 로 OPEN/CLOSE 할 수 있는 모듈입니다.
- 사이즈 : 32mm x 14mm
- 입력 핀 간격 : 2.54mm
- 출력핀 간격 : 5mm
- 입력 파트 : 3.3 ~ 5V (TTL 신호)
- 스위치 파트(C1, C2) : 최대 48V, 300mW
아두이노 사용 예

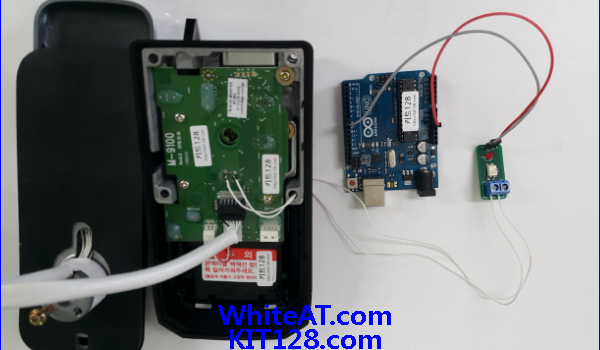

아두이노와 WAT-PC590 으로 도어락( SRB100)을 열고 닫을 수 있습니다.
핀 연결
아두이노 8번핀을 WAT-PC590의 ‘S’ 핀에 연결,
아두이노 5V를 WAT-PC590 의 ‘+’ 핀에 연결합니다.
| WAT-PC590 | Arduino UNO R3 |
|---|---|
| + | 5V |
| S | 8 |
소스코드
최신 소스코드는 [파일]=>[예제]=>[WhiteAT UNO] => [WAT_PC590] 에 있으며
라이브러리는 아두이노 개발환경 (https://docs.whiteat.com/?page_id=5449) 을 참조하세요
/*
WAT-PC590 와 아두이노를 연결하여 도어락을 OPEN/CLOSE 하는 예제입니다.
Arduino UNO R3: https://kit128.com/goods/view?no=337
WAT-PC590 디지털 릴레이 모듈(3.3~5V 로 48V까지 ON/OFF 제어): https://kit128.com/goods/view?no=590
하드웨어 연결
UNO R3 WAT-PC590
-----------------------------------------
5V +
8 S
출처: https://docs.whiteat.com/?p=7242
*/
int pinRELAY = 8;
void setup()
{
Serial.begin(115200);
Serial.println("Arduino Examples - WAT-PC590");
Serial.println(" https://docs.whiteat.com/?p=7242");
// 릴레이 제어 핀을 출력으로 설정
pinMode(pinRELAY, OUTPUT);
}
// 계속 실행할 무한 루프
void loop()
{
digitalWrite(pinRELAY, LOW);
delay(1000);
digitalWrite(pinRELAY, HIGH);
delay(5000);
}
도어락 제어 동영상
WAT-PC590을 이용하여 도어락을 제어하는 동영상입니다.
제품구매
WAT-PC590 디지털 릴레이 모듈(3.3~5V 로 48V까지 ON/OFF 제어) 는 https://kit128.com/goods/view?no=590 에서 구매하실 수 있습니다.
해당 릴레이를 아두이노가 아닌 직접 컨트롤 하려면 전원을 어떻게 연결해야 할까요?
vcc=5v를 주고 signal에는 ground를 주면 될까요?
일단 이렇게 연결하는 경우 기기의 LED는 동작하고 C1, C2간 저항이 30~31오옴 정도로 나타나고 통전은 안됩니다.
입력에 5V와 GND를 주면 동작하는 것은 맞습니다.
해당 제품은 디지털릴레이라서 통전확인이 어렵습니다.
출력쪽은 전압이 가해져야 전류가 흐르게 됩니다.
(테스터기 등으로) 통전확인을 하시려면 기계식릴레이를 사용하셔야 합니다.
네. 이해했습니다.
현재 정상적으로 동작하는 것은 맞아 보이네요.
제가 사용해야 하는 방식과는 약간의 차이가 있었던 것 같습니다.
확인 감사합니다.
센서로 감지하여 도어락 제어를 할 수 있나요?
안녕하세요.~
이 부품은 도어락 버튼을 누르는 기능으로 사용 가능합니다.
센서 입력은 이 부품과 관련없습니다.
도어락 관련 페이지입니다. 참고하세요
https://docs.whiteat.com/doorlock-whiteat/
