WAT-RS232 MINI
컴퓨터의 12V 레벨의 RS-232 신호를 TTL(3.3V 또는 5V)로 변환해 주는 모듈입니다.
컴퓨터의 RS-232C 포트와 마이컴( ATMEGA128 등)의 5V UART 신호에 직접 연결 하여 통신 할수 있습니다.
앞면, 뒷면으로 2개의 채널을 제공합니다.

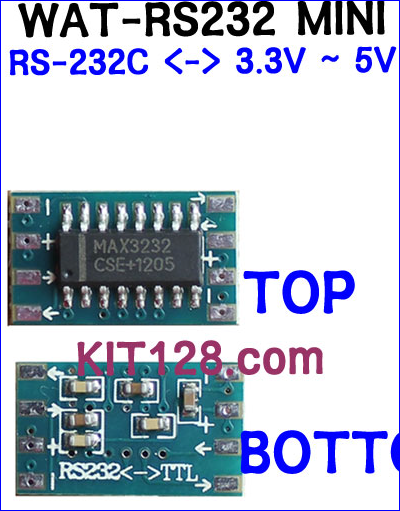

핀 기능
TOP
| 핀 번호 | 이름 | 기능 |
| 좌측 – | GND | GROUND |
| 좌측 + | x (연결 안함) | |
| 좌측 -> | RIN2 | RS232 data input (RS232 시스템에서 받기) |
| 좌측 <- | DOUT2 | RS232 data out (RS232 시스템으로 보내기) |
| 우측 -> | ROUT2 | Logic data output ( UART 로 보내기) |
| 우측 <- | DIN2 | Logic data input ( UART 에서 받기) |
| 우측 + | VCC | 외부에서 3.3V ~ 5V 를 입력 받음 |
| 우측 – | GND | GROUND |
BOTTOM
| 핀 번호 | 이름 | 기능 |
| 좌측 <- | DOUT1 | RS232 data out (RS232 시스템으로 보내기) |
| 좌측 -> | RIN1 | RS232 data input (RS232 시스템에서 받기) |
| 좌측 + | x (연결 안함) | |
| 좌측 – | GND | GROUND |
| 우측 – | GND | GROUND |
| 우측 + | VCC | 외부에서 3.3V ~ 5V 를 입력 받음 |
| 우측 <- | DIN1 | Logic data input ( UART 에서 받기) |
| 우측 -> | ROUT1 | Logic data output ( UART 로 보내기 |
실험

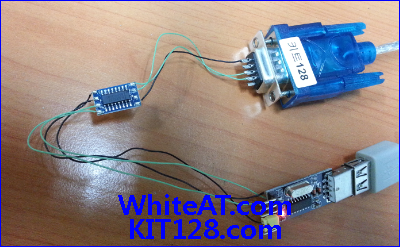

컴퓨터의 COM Port( 12V level) 과 USBtoSerial (5V) 실험하는 화면입니다.
시리얼 통신 코드는 https://docs.whiteat.com/?p=5362 에서 제공됩니다.
사용예

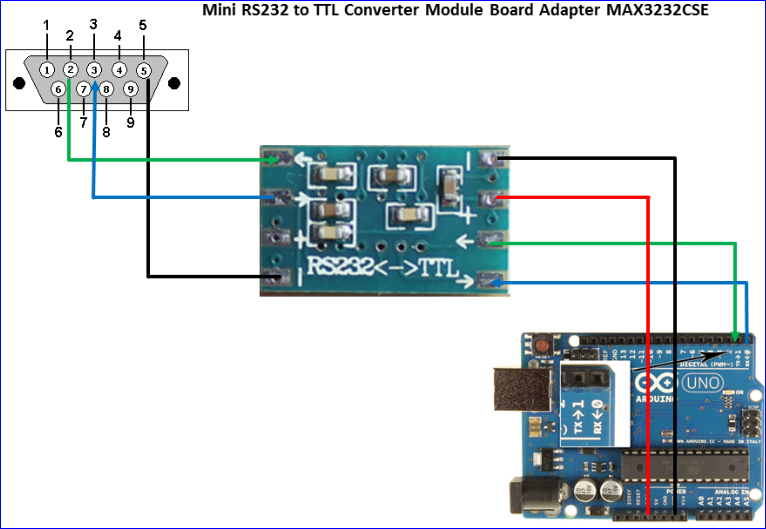

BOTTOM(채널1)을 사용한 예제입니다.
제품구매
WAT-RS232 MINI(RS232C 2채널 컨버터)는 https://kit128.com/goods/view?no=460 에서 구매가능합니다.
