[WAT-UFP451] 지문인식 모듈 테스트

준비

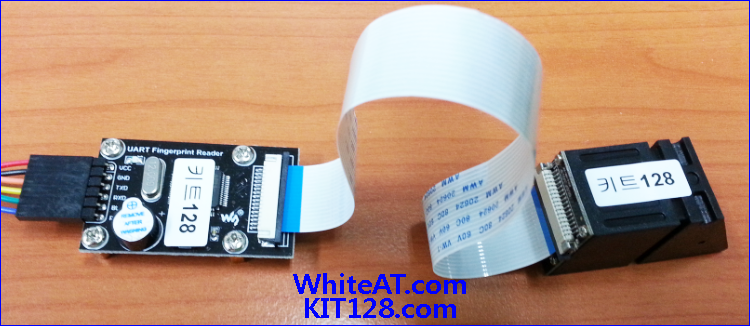

• 지문 인식 모듈 세트
• USBtoSerial 모듈
• 연결 케이블

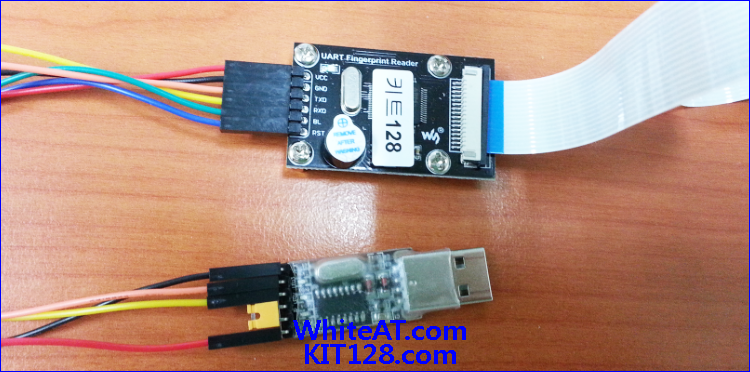

• USBtoSerial 모듈과 지문인식 모듈 연결합니다.

• USBtoSerial 모듈을 컴퓨터의 USB에 연결하고 장치 관리자에서 COM 번호를 확인합니다.
• 여기서는 COM2 번으로 연결되었습니다.

•

• 테스트 프로그램을 다운 받습니다.
  •  http://whiteat.com/index.php?mid=sw_pds&category_srl=229462&package_srl=229579
• 프로그램 실행 후 [Get Users] 를 클릭하여 등록된 지문 수를 확인합니다.
• 응답 창에 메세지가 표시되며 기본 동작은 확인 할 수 있습니다.

•



보드 실험

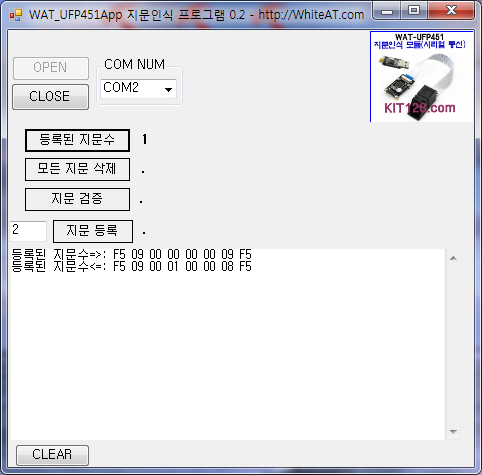

등록된 지문 수

[등록된 지문수] 로 등록된 지문 수를 확인 할 수 있습니다.

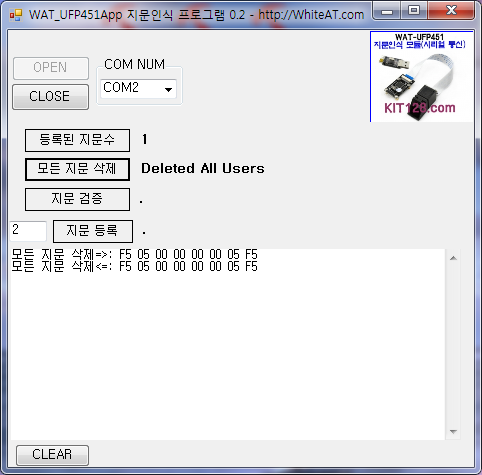

모든 지문 삭제

[모든 지문 삭제] 로 등록된 모든 지문을 제거할 수 있습니다.

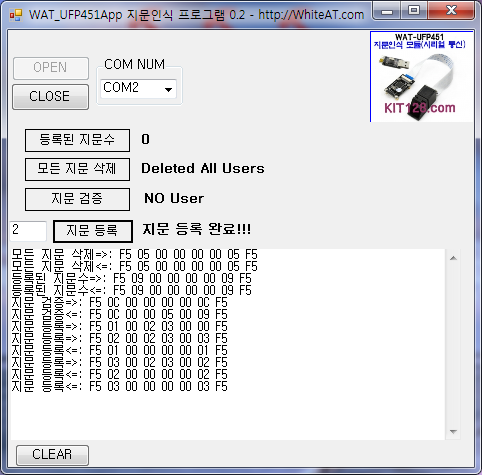

지문 등록

[지문 등록] 로 지문을 등록할 수 있습니다.

등록할 ID를 입력하고 [지문등록] 를 클릭하며 등록은 지문을 3번 확인한 후 등록됩니다.

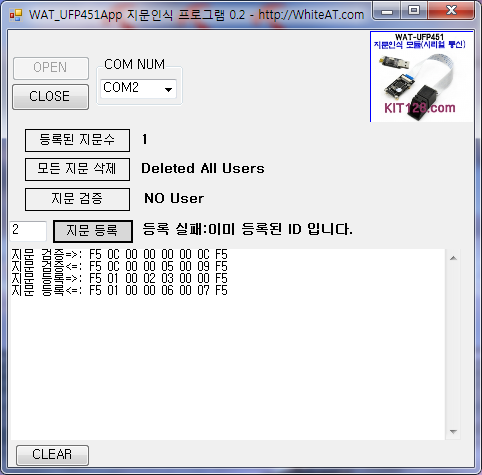

이미 등록된 ID로 등록을 시도하면 에러를 표시합니다.



지문 검증

[지문 검증] 로 지문을 확인 할 수 있습니다.

지문을 센서에 대고 [지문 검증] 를 클릭하면 등록되어 있는 ID 를 찾아 줍니다.

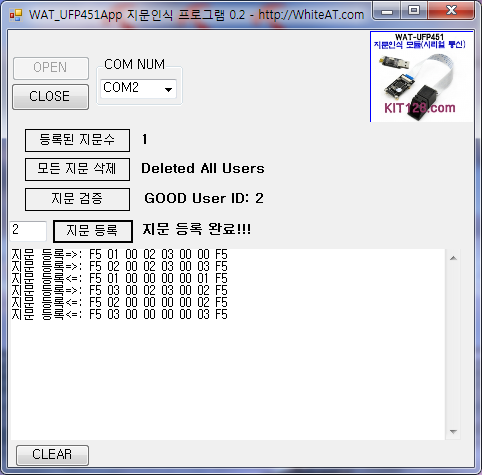

아래 예에서는 2번임을 알려 줍니다.

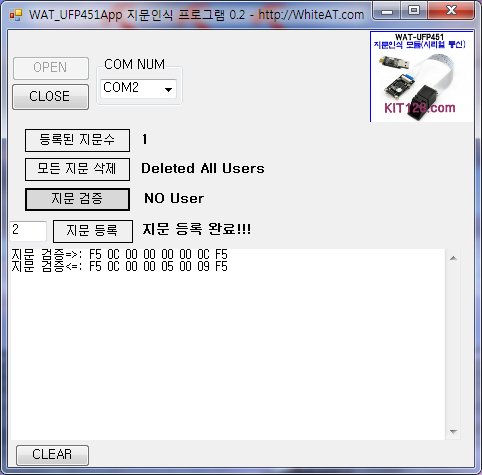

만일 등록된 사용자가 아니라면 NO User 을 표시합니다.



제품 구매

WAT-UFP451 시리얼 통신 방식의 지문인식 모듈 은 https://kit128.com/goods/view?no=451 에서 구매하실 수 있습니다.
