WAT-USBTTL2102-2 USBtoTTL Module 특징

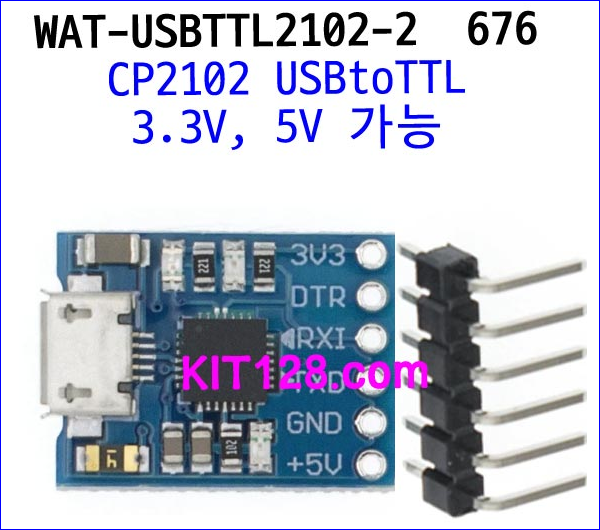

WAT-USBTTL2102-2 USBtoTTL Module 모듈은 CP2102 칩셋을 사용하여 USB를 시리얼방식(TTL LEVEL)로 변환해 주는 모듈입니다.
컴퓨터에 연결하면 시리얼포트로 인식되며, 시리얼 통신 프로그램으로 사용할 수 있습니다.
지원 OS
- Windows XP (32bit, 64bit)
- Windows Vista (32bit, 64bit)
- Windows 7 (32bit, 64bit)
- Windows 8 (32bit, 64bit)
- Windows 10 (32bit, 64bit)
Pin Definition
| 핀명 | 기능 |
|---|---|
| 3V3 | 3.3V 출력 |
| DTR | DTR 신호 |
| RXI | RX TTL (Input) |
| TXD | TX TTL (Output) |
| GND | GROUND |
| +5V | 5V 출력 |
드라이버

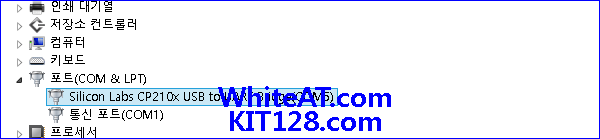

WAT-USBTTL2102-2 USBtoTTL Module 장치를 컴퓨터 연결하였을 때 올바른 장치로 인식하지 않고 아래와 같이 알 수 없는 장치(노란색 느낌표 모양의 아이콘)로 인식된다면 드라이버를 설치해줘야 합니다.

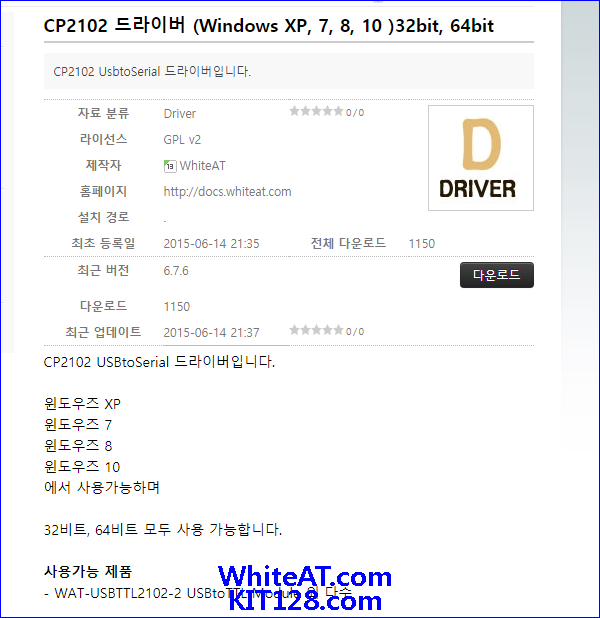

다운로드 자료실 에서 최신 버전을 받으실 수 있습니다.
압축 파일 안의 CP210xVCPInstaller_x64.exe(64비트용) 또는 CP210xVCPInstaller_x86.exe(32비트용) 중 사용하는 윈도우 환경에 맞는 파일로 설치를 해줍니다.

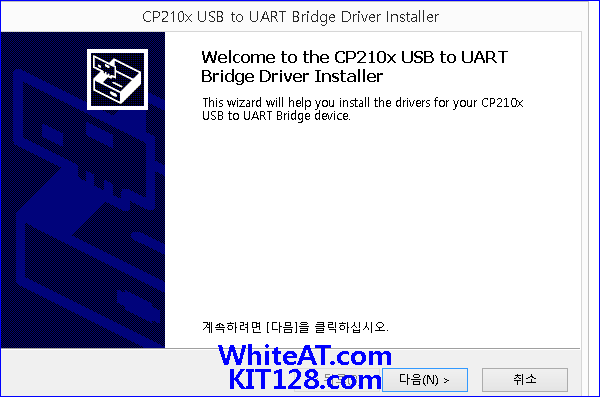

설치 과정은 다음과 같습니다.

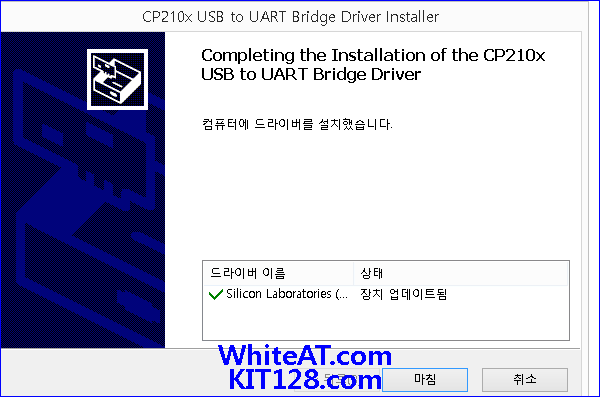

설치 완료
드라이버 설치가 완료되었습니다.
데이터 통신이 잘 되는지 확인해 봅니다.
시리얼통신 테스트

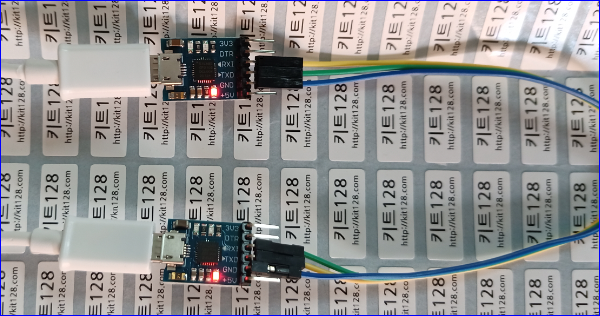

다음과 같이 WAT-USBTTL2102-2 USBtoTTL Module을 크로스로 연결합니다.
(GND 끼리 연결, TXD-RXI 끼리 연결)
시리얼통신 프로그램으로 테스트해봅니다.
(아래 예제는 시리얼통신 오픈소스로 http://whiteat.com/bSerialComCS/227059 에서 소스코드를 제공합니다.)

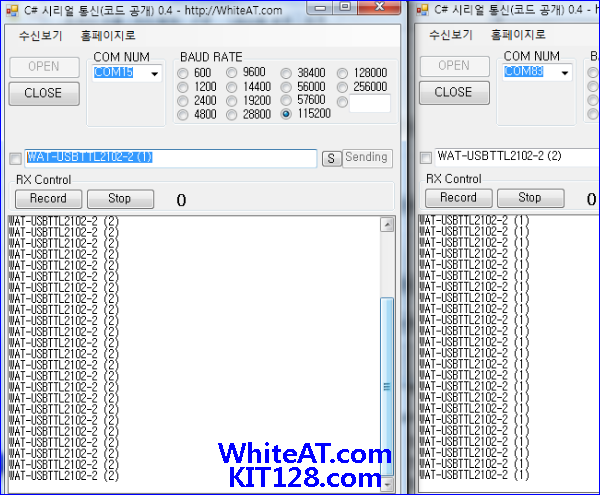

COM15 에서 “WAT-USBTTL2102-2 (1)” 데이터를 보내면 COM83 에서는 “WAT-USBTTL2102-2 (1)” 를 받고 COM83 에서 “WAT-USBTTL2102-2 (2)” 데이터를 보내면 COM15 에서는 “WAT-USBTTL2102-2 (2)” 를 받습니다.
