실험내용
WAT-CLCD 와 WAT-AVR128 plus 보드를 연결하여 스위치 입력을 외부인터럽트로 처리해 보겠습니다.
WAT-CLCD 특징
WAT-CLCD 모듈은 16 x 2 배열 캐릭터 LCD 를 장착한 모듈로 AVR, ARM7, PIC, 8051 등의 MCU 와 10P Flat 케이블을 연결하여 영문, 한글, 도형, 그림 등을 출력할 수 있는 제품입니다.
- 16×2 Character LCD
- 출력 문자수: 16 x 2
- 전원: 5V
- 크기: 85 mm x 85 mm
- 백라이트 밝기: 가변저항으로 조절 가능
- 백라이트 색상: BLUE, YELLOW 2가지 종류
- 인터페이스: Digital Input/Output
- 푸쉬스위치: 5EA 제공
- ATMEGA128, PIC, ST, Arduino 등 모든 MCU에서 사용 가능
함계 사용할 보드

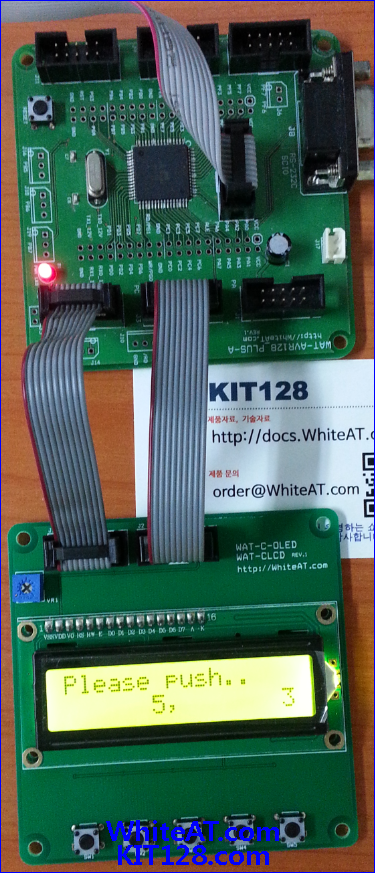

연결
WAT-CLCD 의 CTRL 은 WAT-AVR128 Plus 보드의 PORTD(PD) 에 연결하고
WAT-CLCD 의 DATA 은 WAT-AVR128 Plus 보드의 PORTC(PC) 에 연결합니다.
다른 실험과 달리 외부인터럽트 핀이 있는 PORTD 를 사용해야 합니다.
소스 코드
ATMEGA128 자료실의 WAT128_04_01.zip 예제로 제공합니다.
결과
SW1 버튼이 눌리면 앞의 수가 증가하고
SW2 버튼이 눌리면 뒤의 수가 증가합니다.
제품 구매
WAT-CLCD Yellowgreen1602 는 https://kit128.com/goods/view?no=17 에서
WAT-CLCD Blue1602 는 https://kit128.com/goods/view?no=73 에서
WAT-AVR128 PLUS 는 https://kit128.com/goods/view?no=52 에서 구매하실 수 있습니다.
