[WAT128_05_03] TIMER3로 PWM으로 LED 밝기 제어

실험내용

WAT-IO&ADC 와 WAT-AVR128 plus 보드를 연결하여 동시에 3개의 LED 밝기를 조절해 보겠습니다.

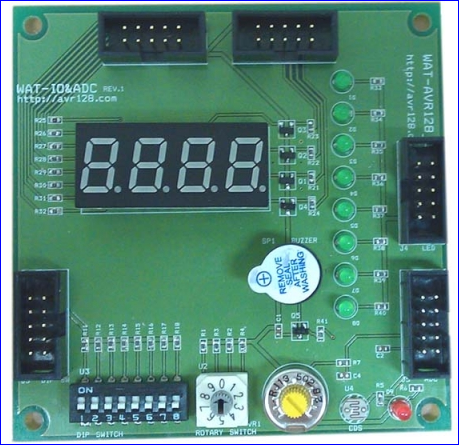

WAT-IO&ADC 특징

WAT-IO&ADC 모듈은 아두이노 AVR, Cortex-M3, PIC 등의 MCU와 10P Flat 케이블을 연결하여 Input/Output을 실험할 수 있는 모듈입니다. FND, LED, BUZZER 을 제어할 수 있으며 가변저항, CDS(빛의 밝기), 딥 스위치, 로터리 스위치의 값을 읽을 수 있는 제품입니다.

• FND: 4- digit
• LED: 8개
• BUZZER: 1개
• DIP SWITCH: 8채널
• ROTARY SWITCH: 1개
• 가변저항(5K): 1 개
• CDS: 1개

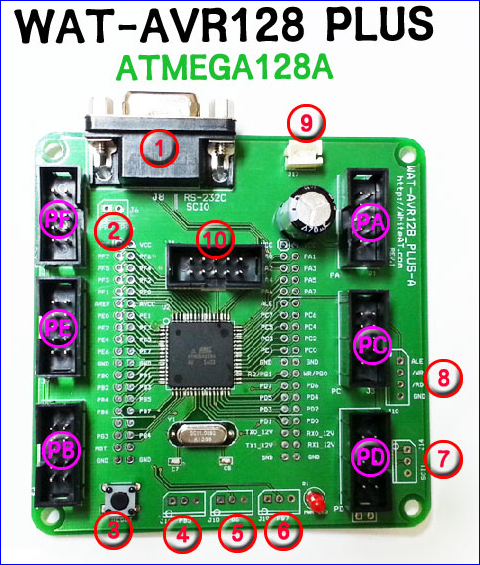

함께 사용할 보드



연결

WAT-IO&ADC 의 LED 를 WAT-AVR128 Plus 보드의 PORTE(PE) 에 연결합니다.
(TIMER3 출력은 PORTE를 사용해야 합니다.)





소스 코드

전체 코드는 ATMEGA128 자료실의 WAT128_05_03.zip 예제로 제공합니다.

/*
   ATMEGA128의 TIMER3 을 사용하여 PORTE.3, PORTE.4, PORTE.5 에 연결된 LED의 밝기를
   0 ~ 100 % 까지 제어하는 예제입니다.

   AVRStudio 4.18
   2017-09-11

   필요한보드
      1. WAT-AVR128 Plus (모듈) : https://kit128.com/goods/view?no=52
      2. WAT-IO&ADC 보드 : https://kit128.com/goods/view?no=36

   연결
      WAT-IO&ADC LED  -> AVR PORTB

   Main Clock
    11.0592MHz

   홈페이지:  http://whiteat.com
   기술자료실: http://docs.whiteat.com
   쇼핑몰:    http://kit128.com

*/

#include <avr/io.h>
#include "WAT128.h"
volatile unsigned int iDuty = 0;
volatile BOOL bIncrease = TRUE;

int main()
{
  SFIOR = 0;

  DDRE = (1<<PE3 |1<<PE4 |1<<PE5 );
  TCCR3A=0xAA; // MODE=10,    FAST PWM
  TCCR3B=0x1A; // 8분주
  ICR3=100;   // 0 ~ 100 까지의 값을 사용

  OCR3A = 100;   // 초기 밝기는 0 %로 설정
  OCR3B = 100;   // 초기 밝기는 0 %로 설정
  OCR3C = 100;    // 초기 밝기는 0 %로 설정

  while(1)
  {
    OCR3A -=1;  // PE3에 연결된 LED 밝기는 1씩 증가
    OCR3B -=2;  // PE4에 연결된 LED 밝기는 2씩 증가
    OCR3C -=4;  // PE5에 연결된 LED 밝기는 4씩 증가

    if(OCR3A>100)
      OCR3A =100;
    if(OCR3B>100)
      OCR3B =100;
    if(OCR3C>100)
      OCR3C =100;

    DelayMS(20);
  }
}



결과

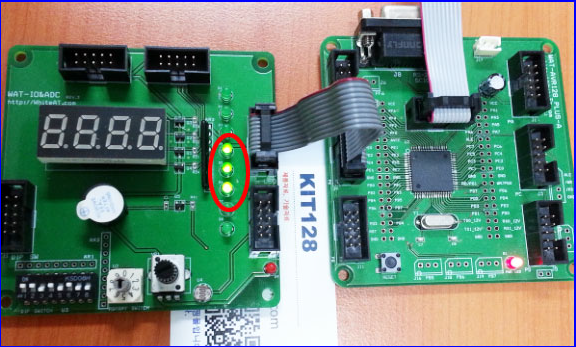

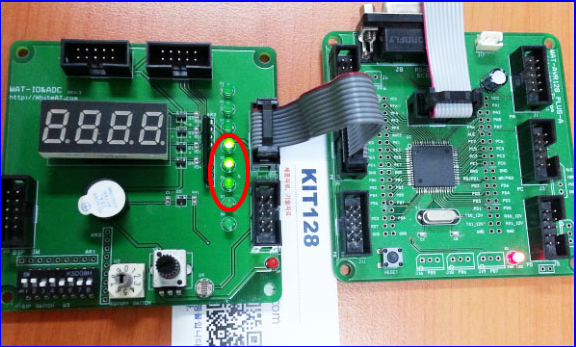

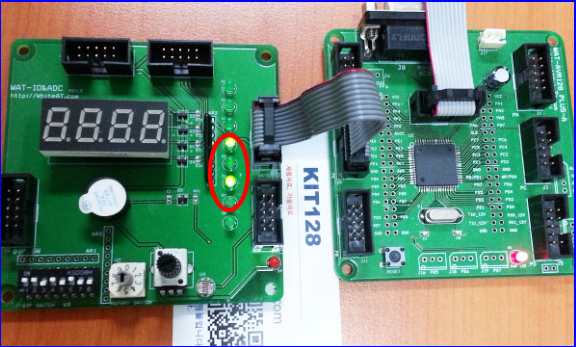

3개의 LED 밝기가 서서히 변합니다.
