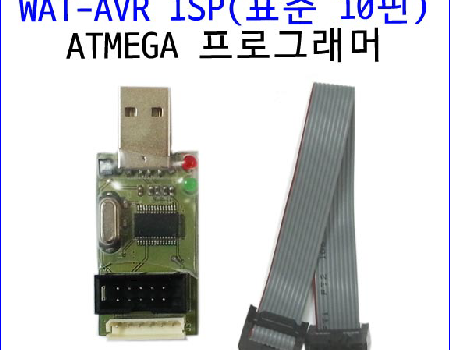

WAT-USB AVR ISP (10핀 플랫케이블, 6핀 케이블)

특징

AVR(ATEMGA128,ATMEGA8 ) USB로 라이팅하는 장비입니다 (10핀 플랫케이블 포함 )
윈도우 XP, 윈도우7 에서 모두 사용 가능합니다.





드라이버 설치(XP, 윈도우7 공용)

드라이버 설치는 http://docs.whiteat.com/?p=959 에서 제공됩니다.









프로그램 라이팅

AVRStudio 프로그램과 [WAT-AVR ISP] 로 다운로딩하는 방법입니다.



하드웨어 연결

그림처럼 AVR 모듈과 USB ISP 케이블을 연결하고 USB ISP 케이블을 PC의 USB 포트에 연결합니다.



프로그램 실행

AVRStudio STK500 도구바에서 ‘Display the Connect Dialog’ 버튼을 클릭하면 ISP 연결 설정에 관한 다이어로그 박스가 나타납니다.



Platform에서 STK500 를 선택하고 Port에서 연결된 포트 번호를 선택한 후 [Connect]를 클릭합니다. 연결을 성공하면 프로그램라이팅에 관련된 다이어로그박스가 뜨게 됩니다.

만일 연결시도가 실패하면 연결상태와 Port 확인 후 다시 시도해 봅니다.



디바이스 설정

[Device and Signature Bytes]에서 사용할 디바이스명을 선택하고 [Settings]에서 적당한 라이팅 속도를 선택합니다.

Read Signature 버턴을 눌러 AVR의 모델이 맞는지 확인해 줍니다.



프로그램 라이팅

[…]으로 헥사파일을 선택한 후 [Program]으로 라이팅을 할 수 있습니다.



FUSE( 퓨즈) 설정

아래와 같이 설정할 수 있습니다. 가장 많이 사용되는 설정이며 필요에 따라 변경할 수 있습니다.



에러 발생시

만약 다음과 같은 에러가 발생한다면 AVR 모듈이 연결되었는지 확인하고 연결되어 있다면SCK 속도를 낮춰가며 적당한 라이팅 속도를 찾아야 합니다.





현재 AVRStudio 에서는 총 6가지의 ISP 라이팅 속도를 제공합니다.





예제

AVRStudio 컴파일 및 프로그램 방법은  http://docs.whiteat.com/?p=6780 를 참조하세요.





AVR ISP 자료들

AVR Studio4
Atmel Studio 7





AVR ISP 프로그램 케이블 제품구매

WAT-AVR ISP (10핀 플랫케이블) 는 http://kit128.com/goods/view?no=10 에서
WAT-AVR ISP (6핀 케이블) 는 http://kit128.com/goods/view?no=4 에서

WAT-ISP79 AVR ISP(표준10핀) 케이스 포함은 http://kit128.com/goods/view?no=79 에서
WAT-ISP79 AVR ISP(표준10핀) (케이스 미포함)은 http://kit128.com/goods/view?no=113 에서

[WAT-ISP29] USB AVR ISP 프로그램 케이블 (표준10핀)는 http://kit128.com/goods/view?no=29 에서 구매하실수 있습니다.
