릴레이 모듈

본 제품은 ‘[WAT-SK114] 중요한 아두이노 센서키트(초급)’ 중 두 번째 모듈로 아두이노에서 직접 컨트롤 하기에는 위험한 5V 이상 또는 5mA 이상의 신호를 제어할 수 있는 모듈입니다. 릴레이에 신호를 가하면 딸깍 소리를 내며 출력 상태가 변경됩니다.(즉, ON/OFF 상태가 변경됩니다.)



V1 과 V2 에 전류가 없다면  아래처럼  NC 핀과 CT 핀이 연결됩니다.

V1 과 V2 에 전류가 흐르면  아래처럼  NO핀과 CT 핀이 연결됩니다.



좌측핀(INPUT) 번호

번호	핀명	I/O	기능
1	S	Signal INPUT	제어 신호
2	+	VCC	VCC
3	–	GND	GROUND



우측핀(LOAD) 번호

번호	핀명	I/O	기능
1	NC	Normal Close	(평상시) 연결되어 있는 선
2	CT	Common Terminal	공통 신호선
3	NO	Normal Open	(제어 신호시) 연결되는 선

WAT-Arduino128 예제

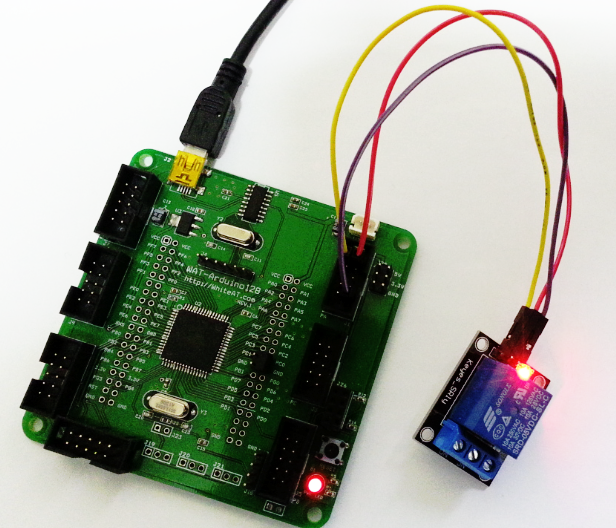

핀 연결

번호	릴레이 모듈 핀명	WAT-Arduino128 핀명
1	S	PA0
2	+	5V
3	–	GND

아두이노 소스코드

최신 소스코드는 [파일]=>[예제]=> [WhiteAT]=>[Sensor37] => [02_Relay] 에 있습니다.

/*
 중요한 아두이노 센서키트(초급) 예제 중 2번째
 WAT-Arduino128 과 릴레이 모듈 예제입니다.

 WAT-Arduino128 : https://kit128.com/goods/view?no=64
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino

*/

int R = PA0; // relay module

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 pinMode(R, OUTPUT);
 digitalWrite(R, LOW);
}

void loop()
{
 digitalWrite(R, HIGH); // relay on (for 2 Second)
 delay(2000);
 digitalWrite(R, LOW); // relay off (for 1 Second)
 delay(1000);
}

결과 화면





Arduino UNO R3 예제

핀 연결

번호	릴레이 모듈 핀명	UNO 핀명
1	S	2
2	+	5V
3	–	GND

아두이노 소스코드

최신 소스코드는 [파일]=>[예제]=>[WhiteAT UNO] =>[Sensor37] => [02_Relay] 에 있습니다.

/*
 중요한 아두이노 센서키트(초급) 예제 중 2번째
 UNO 와 릴레이 모듈 예제입니다.

 UNO R3 : https://kit128.com/goods/view?no=337
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino

*/

int R = 2;

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 pinMode(R, OUTPUT);
 digitalWrite(R, LOW);
}

void loop()
{
 digitalWrite(R, HIGH); // relay on (for 2 Second)
 delay(2000);
 digitalWrite(R, LOW); // relay off (for 1 Second)
 delay(1000);
}

결과 화면
