[WAT-S003]중요한 아두이노 센서키트(초급) 중 3번째 [고감도 소리 감지 센서]

화이트앳4

고감도 사운드 감지 센서

본 제품은 [WAT-SK114] 중요한 아두이노 센서키트(초급) 중 3 번째 모듈로 고감도 사운드 감지 센서 입니다.





핀 번호

번호 핀명 I/O 기능
 1 A0 Analog Output 아날로그 출력
 2 G GND GROUND
3 + VCC VCC
4 D0 Digital Output 디지털 출력

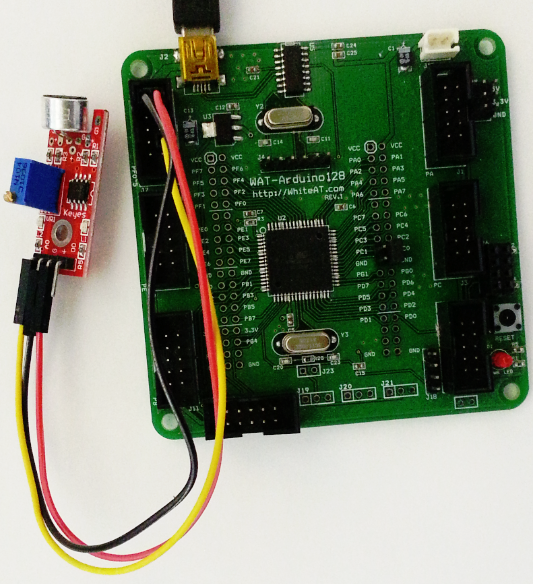

WAT-Arduino128 예제

핀 연결
번호 I/O WAT-Arduino128
 1 Analog Output A0
 2 GND GND
3 VCC 5V
4 Digital Output x



소스코드

최신 소스코드는 [파일]=>[예제]=> [WhiteAT]=> [Sensor37] => [03_Sound1] 에 있습니다.

/*
 중요한 아두이노 센서키트 37종 예제 중
 WAT-Arduino128 과 3번째 큰 소리 감지 센서 예제입니다.

 WAT-Arduino128 : https://kit128.com/goods/view?no=64
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino

*/

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 pinMode(A0, INPUT);
}

void loop()
{
 int adcValue = analogRead(A0);
 Serial.println(adcValue);
}
결과 화면



약 40 을 기준으로 큰 소리가 있을 때 값이 변합니다.



Arduino UNO R3 예제

핀 연결
번호 I/O UNO R3
 1 Analog Output A0
 2 GND GND
3 VCC 5V
4 Digital Output x

소스코드

최신 소스코드는 [파일]=>[예제]=>[WhiteAT UNO] => [Sensor37] => [03_Sound1] 에 있습니다.

/*
 중요한 아두이노 센서키트 37종 예제 중 3번째
 UNO 와 큰 소리 감지 센서 예제입니다.

 UNO R3 : https://kit128.com/goods/view?no=337
 37종 센서: https://kit128.com/goods/view?no=114

 출처: http://whiteat.com/Arduino

*/

// 프로그램 시작 - 초기화 작업
void setup()
{
 Serial.begin(115200); // 시리얼 통신 초기화
 pinMode(A0, INPUT);
}

void loop()
{
 int adcValue = analogRead(A0);
 Serial.println(adcValue);
}
결과 화면

이 실험에서는 약 40 을 기준으로 큰 소리가 있을 때 값이 변하며 기준값은 센서 모듈의 가변저항으로 조절할 수 있습니다.



제품 구매

[WAT-SK114] 중요한 아두이노 센서키트(초급)은 https://kit128.com/goods/view?no=114 에서
고감도 사운드 감지 센서는 https://kit128.com/goods/view?no=153 에서 구매하실 수 있습니다.

4 댓글

  2. 김진우

    혹시 출력되는 값의 단위를 알수 있을까요?
    똑같이 했는데 아무리 큰소리를 내도 값이 크게 변하지 않습니다. 입김을 쎄게 불어야 그나마 유의미한 값의 변화가 생겨서 어떤걸 기준으로 한건지 알고싶습니다. 가능하면 고쳐야 할 점도요

    • 화이트앳 글쓴이

      안녕하세요
      화이트앳입니다.

      출력값을 입력된 소리를 아날로그값으로 변경한 값입니다.

      가변저항의 값을 변경하면 감도가 변경됩니다.
      (작은 일자 드라이버로 조금씩 돌려 가면서 출력 값의 변화를 보시면 됩니다.)

      감사합니다.
